Productdetails:
|
| Zoom Meerdere (17 inch scherm): | 20x-120x, 30x-225x | CCD: | Kleur, 1/3 inch, 8000000 PX |
|---|---|---|---|
| Werkafstand: | 82mm | Resolutie: | 0,0001 mm |
| Herhaalbaarheid: | 1,5um | Garantie: | 1 jaar |
| Hoog licht: | 120x video Metende Machine,225x video Metende Machine,CNC Visie die Machine meten |
||

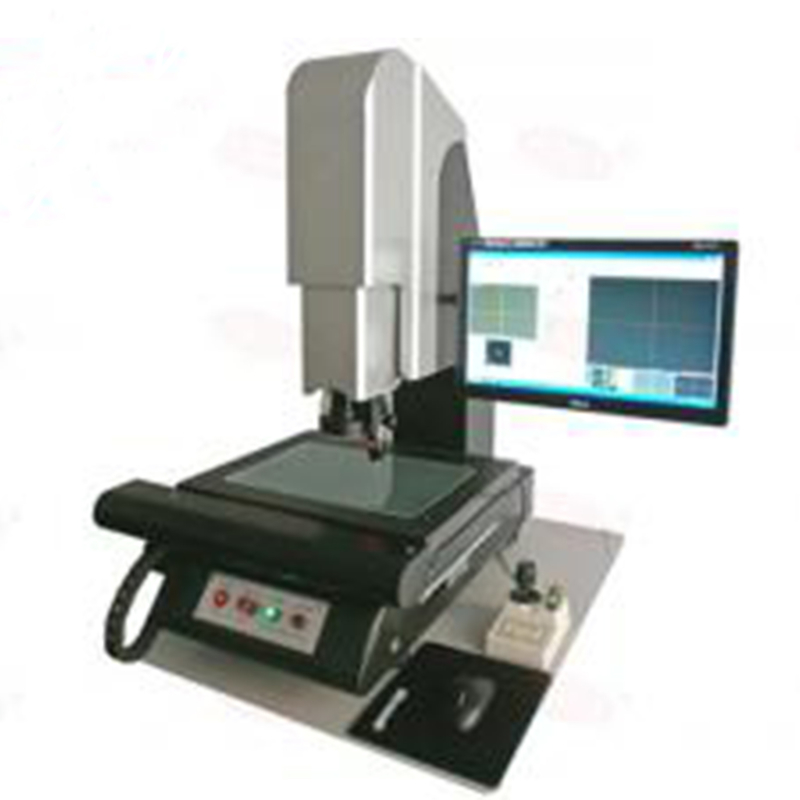

Het Laboratorium Video Metende Machine van de computercontrole, Optische CNC Visie die Machine meten
Toepassing met Videometingsmachine:
Automatische CMM die machine meten wordt ontworpen om driedimensioneel het werkstuk op de helling te doen, ronde, sloot, kolommen, bal, zachte afmeting,
gaten evenals geometricalterms zoals de afstand tussen de elementen en de hoeken. En het wordt wijd gebruikt in mechinery, elektronika,
mobiele montage, huistoestellen, schakelaar, machinemontage, precisieinrichting, plastiek, hardware, circumjacentfields van computer etc.
en andere industrieën.
EIGENSCHAP & PRESTATIES:
1. De hoge nauwkeurige marmeren basis met hoogst stijve gevalpijler wordt geïntroduceerd en verstrekte een zeer stabiele het werkbank die voor volledige 2D Visie machine meten;
2. Het motiesysteem keurt nauwkeurig V-schuifspoor met hoge lineariteit goed die hoogste testende nauwkeurigheid kan bereiken;
3. De camera van de kleuren Industriële die norm 600TVA CCD hier aan antwoord voor hoog vereiste wordt uitgerust;
4. Programmeerbare 3 lijn 8 streek LEIDENE oppervlakte koele lichtbron, direct-axis randlicht (Coaxiale lichte facultatief);
5. De hoge nauwkeurige optische schaal is uitgerust met zijn nauwkeurigheid tot 0.001mm;
6. Hetontwikkeld kan meten van software een gemakkelijke programmeringsmethode manueel bereiken;
VISIE DIE MACHINE TECHNISCHE PARAMETERS METEN:
| Model | Gska-2010 | Gska-3020 | Gska-4030 | ||
| Het meten van Reis | |||||
| X-as Reis | 200mm | 300mm | 400mm | ||
| Y-as Reis | 100mm | 200mm | 300mm | ||
| Z - (facultatieve) Asreis | 150mm | 150mm | 150mm | ||

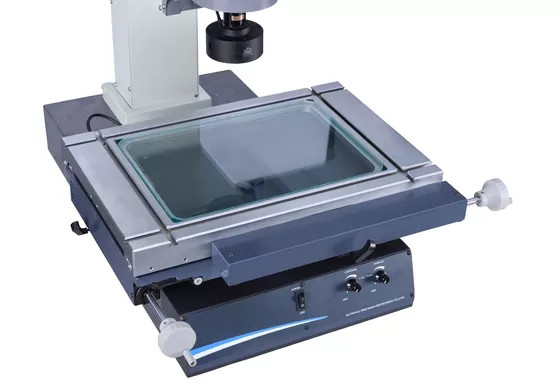

| Het werkbank | |||||
| de Bank van de aluminiumlegering | 360×260mm | 570×355mm | 670×460mm | ||
| Glasbank | 260×160mm | 354×254mm | 459×359mm | ||
| Load-bearing | 30kg | 50kg | 50kg | ||
| Visie & het Meten van Systeem | |||||
| CCD | Hoge Resolutie Kleurencamera met 600TVA | ||||
| Zoomlens | Zoomlens 0.7-4.5X (Coaxiale lichte facultatief) | ||||
| De Verhouding van de beeldvergroting | 30-230X | ||||
| Het werk Afstand | 82mm | ||||
| Resolutie | 0.0001mm | ||||
| Herhaalbaarheid | 1.5um | ||||
| Het meten van Nauwkeurigheid (μm) |
X-Y As ≦ (3+L/200) um, Z As (Visie die meten) ≦ (5+L/200) um |
||||
| Globaal (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Brutogewicht (kg) | 160kg | 230kg | 320kg | ||
| Verlichtend systeem | Programmeerbaar 3-lijn 8-streek Oppervlaktelicht & randlicht | ||||
| Machtsinput | 220V±10% (AC) 50HZ |
||||
Klantenondersteunende diensten:
Ø installatie
Ø opleiding (Opleidende klantenwerknemers)
Ø kaliberbepaling
Ø Preventative onderhoud
Ø vervangingsdelen
Ø hulp via telefoon of Internet
Ø diagnose ter plaatse en reparatie/online diagnose en reparatie
