Productdetails:
|
| Garantie: | 1year | Model: | Gsa-87R |
|---|---|---|---|
| Afmeting (mm) (L*W*H): | 600*740*890 | Het meten van waaier (mm) (X*Y*Z): | 300*200*200 |
| Het meten van Nauwkeurigheid (μm): | 2.5+L/100 | Herhaalbaarheid (μm): | 2.5 |
| Gewicht (kg): | 190kg | Lineaire Schaalresolutie: | 0.5μm |
| Hoog licht: | visiemeetsysteem,Optisch Vision System |
||

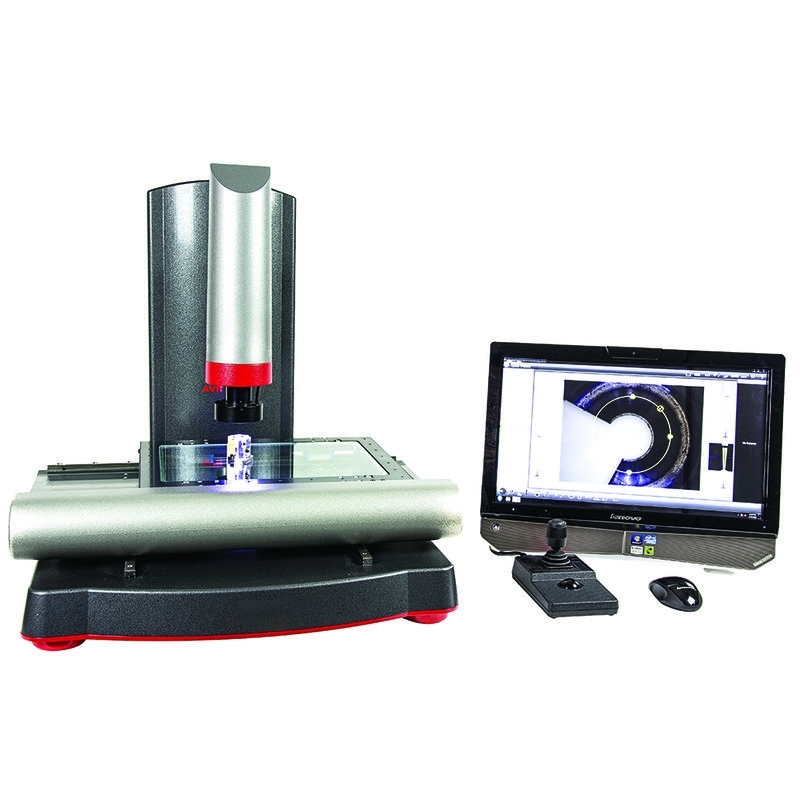

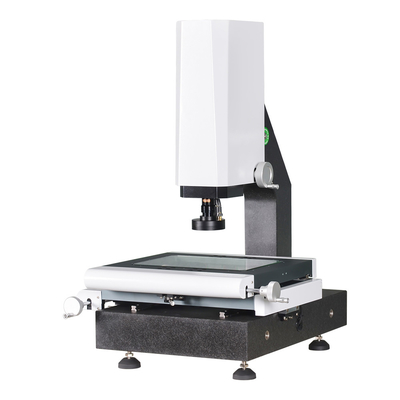

Optisch Vision System mat nauwkeurig de Lineaire Resolutie van 0.5μM
productpresentatie:
GSA-is de Reeks optische metende machine een belangrijk die instrument in de kwaliteitscontroleprocédé van uw product wordt gebruikt. Het verzekert de afmetingsnauwkeurigheid van uw product, maakt uw producten concurrerender.
De hoge configuratie van de nauwkeurigheidshardware
De reeks wordt gevormd met hoge nauwkeurigheid de lineaire leibaan, unieke dynamische prestaties en eindgebruikerervaring verstrekt. Omvat van de volledige programmeerbare 8 secties LEIDENE de ring oppervlakteverlichting, 0.0005mm high-resolution lineaire omvormers ook met 3 assen, en krachtige metende software.
Omgekeerde techniek
GSA-reeks VMM is compatibel met Renishaw-aanrakingssonde als facultatieve configuratie. De gebruikers kunnen 2D en 3D het meten functies in één machine gemakkelijk bereiken. De software kan de compensatie tussen de optische lens berekenen en sonde raken, ervoor zorgt dat allen die resultaten meten binnen coördineren systeem zijn. De het meten resultaten kunnen output zijn als 3D tekeningen voor omgekeerde techniek.
Compact en nauwkeurig
GSA-reeks VMM is het gemeenschappelijkste model voor de meeste fabrieken die nauwkeurige delen vervaardigen. Het is geschikt voor kleine hoeveelheidssteekproeven die toepassingen meten. staat de 3 as handcontrole, met gebruikersvriendelijke software, de exploitant toe om het gebruiken van de machine in een zeer korte tijd te beheren.
SPECIFICATIE
| Punten | Gsa-87R | |
| Afmeting (mm) (L*W*H) | 600*740*890 | |
| Het meten van waaier (mm) (X*Y*Z) | 300*200*200 | |
| Het meten van Nauwkeurigheid (μm) | 2.5+L/100 | |
| Herhaalbaarheid (μm) | 2.5 | |
| Gewicht (kg) | 190kg | |
| Beeld en het Meten | CCD | 1.2million pixel digitale camera |
| Lens | Hand gedeukte zoomlens 0,7 -4.5X (het facultatieve elektronische vergrotingssignaal koppelt lens terug) | |
| Vergroting | 18-195X (voor slechts verwijzing. Met verschillende camera en lens zal de vergroting verschillend zijn) | |
| Gebied van mening | 8.1~1.3mm (voor verwijzing slechts, met verschillende camera en lenscombinatie, zal de waarde verschillend zijn) | |
| Het werk afstand | 90mm | |
| Lineaire schaalresolutie | 0.5μm | |
| Drijfsysteem | X/Y/Z as handcontrole | |
| Verlichting |
Programmeerbaar LED8-de oppervlaktelicht van de streekring, LEIDEN facultatief bodem parallel licht (: coaxiaal licht)
|
|
