Productdetails:
|
| Garantie: | 1year | Plaats van Oorsprong: | Donggaun, China |
|---|---|---|---|
| Reizende Waaier X, y-As: | 100x100m (4inx4in) | Reizende Waaier z-As: | 100mm (4in) |
| Het meten van nauwkeurigheid (U1XY): | ± (5+0.08L) µm L = metend lengte (mm) | CCD-camera: | De camera van de Megapixelskleur CCD |
| De grootte van het stadiumglas: | 6.7×6.7in 170x170mm | max.loading: | 5kg 11lbs |
| Hoog licht: | visiemeetsysteem,Optisch Vision System |
||

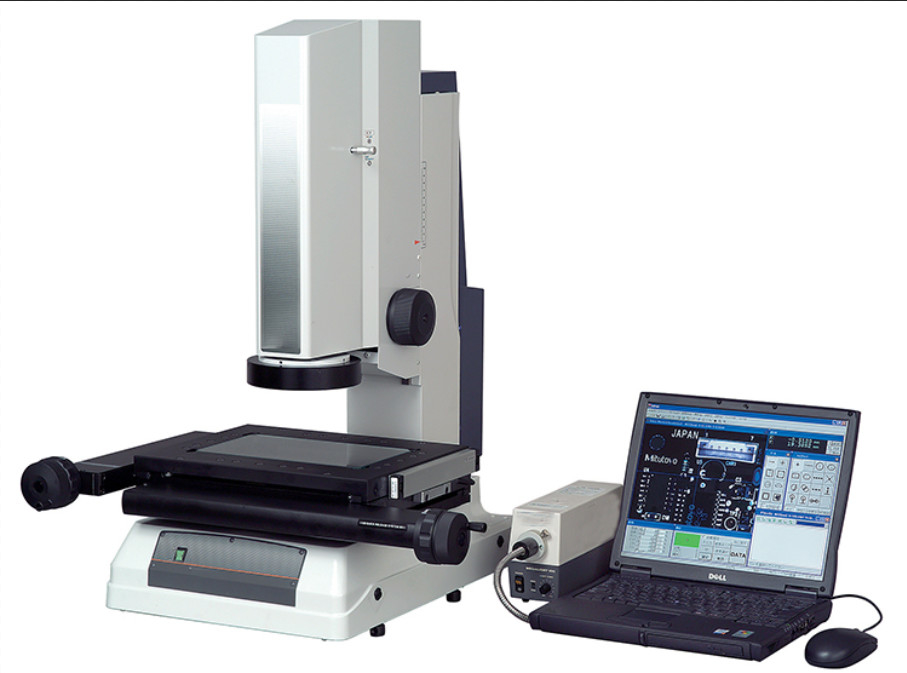

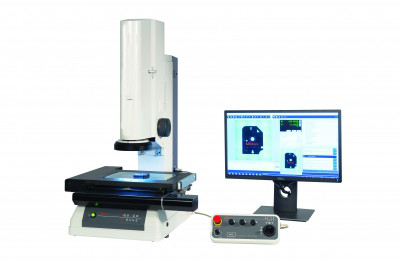

2D het Instrumenten Snelle Weergave Model gsa-T361 van de Visiemeting
productpresentatie:
Het GSA-reeks visuele meetsysteem kenmerkt een breed gebied van mening (32 x 24 mm), brandpuntsdiepte (tot ± 11mm), volledig elektrisch X-Y stadium, en de recentste QIPAK-software, die gebruikers voorzien van automatische meting door de volledige waaier van de stadiumreis. Het telecentric optische die systeem, met de beeld het stikken functie van QIPAK V6.1 wordt gecombineerd, kan volledig automatische brede gebiedsmeting bereiken. De GSA-reeks biedt 0.2X optische vergroting, metingsnauwkeurigheid van µ m (van 3.5+0.2L), en de opties van de metingswaaier van 200mm x 100mm, 200mm x 170mm, en 300mm x 170mm aan.
De meetresultaten worden direct getoond in realtime op het videobeeld, en het tolerantieoordeel is in een oogopslag duidelijk. Met hogere metingsnauwkeurigheid, verzekert het Snelle Beeld prima kwaliteit en functionaliteit. De hoge helderheid en megapixel de kleurencamera met ingebouwde LEIDENE verlichting kunnen high-resolution beelden voor observatie en meting gebruiken.
| Model | Gsa-T361 | Gsa-T362 | Gsa-T363 |
| Reizende Waaier X, y-As | 100x100m (4inx4in) | 100x100m (4inx4in) | 200x100mm (8inx4in) |
| Reizende Waaier z-As | 100mm (4in) | 100mm (4in) | 100mm (4in) |
| Het meten van wijze | High-resolution wijze en Normale wijze | High-resolution wijze en Normale wijze | High-resolution wijze en Normale wijze |
| Nauwkeurigheid (op monitor) | ±5µm (hoge resolutiewijze), (normale wijze) qi-B modellen ±8µm ±2.7µm (hoge resolutiewijze) ±4µm (normale wijze) | ±5µm (hoge resolutiewijze), (normale wijze) qi-B modellen ±8µm ±2.7µm (hoge resolutiewijze) ±4µm (normale wijze) | ±5µm (hoge resolutiewijze), (normale wijze) qi-B modellen ±8µm ±2.7µm (hoge resolutiewijze) ±4µm (normale wijze) |
| Herhaalbaarheid | 1µm (high-resolution wijze), (normale wijze) qi-B modellen ±2µm: 0.7µm (hoge resolutiewijze) 1µm (normale wijze) | 1µm (high-resolution wijze), (normale wijze) qi-B modellen ±2µm: 0.7µm (hoge resolutiewijze) 1µm (normale wijze) | 1µm (high-resolution wijze), (normale wijze) qi-B modellen ±2µm: 0.7µm (hoge resolutiewijze) 1µm (normale wijze) |
| Het meten van nauwkeurigheid (U1XY) | ± (5+0.08L) µm L = metend lengte (mm) | ± (5+0.08L) µm L = metend lengte (mm) | ± (5+0.08L) µm L = metend lengte (mm) |
| CCD-Camera | De camera van de Megapixelskleur CCD | De camera van de Megapixelskleur CCD | De camera van de Megapixelskleur CCD |
| Optisch systeem | De vergroting 0.2X, verdubbelt telecentric systeem Het werken van afstand-90mm Diepte van nadruk-±0.6mm (high-resolution wijze), ±11mm (normale wijze) |
De vergroting 0.2X, verdubbelt telecentric systeem Het werken van afstand-90mm Diepte van nadruk-±0.6mm (high-resolution wijze), ±11mm (normale wijze) |
De vergroting 0.2X, verdubbelt telecentric systeem Het werken van afstand-90mm Diepte van nadruk-±0.6mm (high-resolution wijze), ±11mm (normale wijze) |
| Verlichting | Contouroppervlakte 4 kwadrantenleiden | Contouroppervlakte 4 kwadrantenleiden | Contouroppervlakte 4 kwadrantenleiden |
| De grootte van het stadiumglas | 6.7×6.7in 170x170mm | 6.7×6.7in 170x170mm | 9.5×5.5in 242x140mm |
| Max.loading | 5kg 11lbs | 5kg 11lbs | 10kg 22lbs |
| Massa | 132lbs 60kg | 132lbs 60kg | 140lbs 64kg |
