Productdetails:
|
| Zoom lens: | Zoomlens 0,7-4,5X (coaxiaal licht optioneel) | Beeldvergrotingsfactor: | 30-230X |
|---|---|---|---|
| Werkafstand: | 82mm | Resolutie: | 0,0001 mm |
| Herhaalbaarheid: | 1,5um | Garantie: | 1 jaar |
| Hoog licht: | Het stempelen Visuele Metende Machine,0.7x het visuele Meten Machin,4.5X visuele Metende Machine |
||

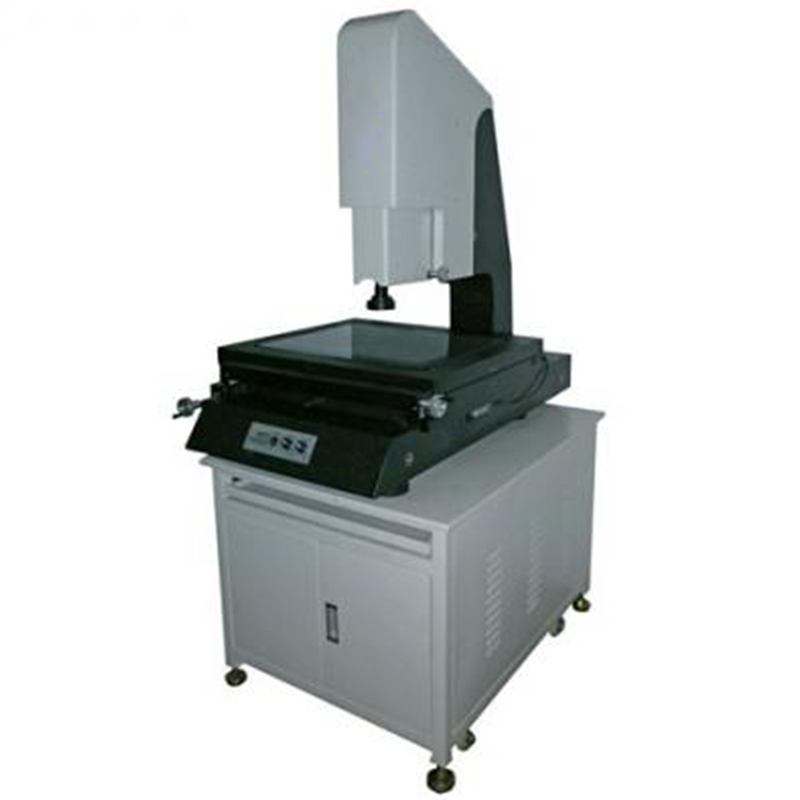

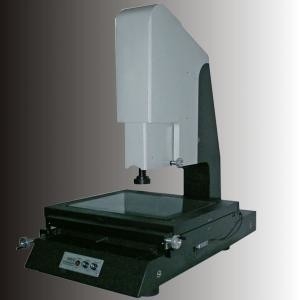

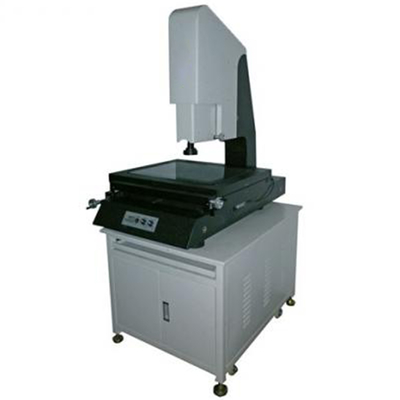

Halfautomatische Hand 2-D Visuele Metende Machinezoomlens 0.7-4.5X
VISIE DIE MACHINE ALGEMENE INLEIDING METEN:
●Deze visie die machine meten is geavanceerde lengtemeetapparatuur die de technologieën zoals nauwkeurige werktuigkundigen, optische technologie, elektronische technologie enz. integreert.
●Deze visie die systeem meten wordt ontworpen, vervaardigd & voor productenmetaal, elektronika, het vormen, PCB, dringend stuk, schakelaar wijd toegepast,
machines, meter, horloge, celtelefoon, LCD, leiden, de lichte industrie en gebruikers zoals universiteit, universiteit, onderzoeksinstelling.
●Deze visiemachine met hoog rendement in het meten van diverse complexe & onregelmatige delen die van grootte, oppervlaktevorm beschouwen de contouren aan te geven van hulpmiddelen, delen, componenten zoals steekproefplaat, dringend stuk, nokken, schroef, toestel, profielsnijder, het onttrekken, het vormen, de delen van de celtelefoon.
●Dit visiesysteem was hoofdzakelijk voor 2D &3D-beeld van toepassing metend doeleinden met goede prestaties om de vergelijking te bereiken vindend van daadwerkelijke het meten bevindingen met ontworpen doel en de doeleinden te realiseren om omgekeerde techniek te meten, te inspecteren, te kalibreren evenal uit te voeren.
VISIE DIE MACHINE INDUSTRIËLE TOEPASSING METEN:
Deze 2D Visie die systeem meten wordt wijd toegepast voor de industrieën en de producten zoals hieronder:
LCD, leiden, PCB, het Stempelen, Elektronika, Schakelaar, het Vormen, Hardware, Horloge enz.
EIGENSCHAP & PRESTATIES:
1. De hoge nauwkeurige marmeren basis met hoogst stijve gevalpijler wordt geïntroduceerd en verstrekte een zeer stabiele het werkbank die voor volledige 2D Visie machine meten;
2. Het motiesysteem keurt nauwkeurig V-schuifspoor met hoge lineariteit goed die hoogste testende nauwkeurigheid kan bereiken;
3. De camera van de kleuren Industriële die norm 600TVA CCD hier aan antwoord voor hoog vereiste wordt uitgerust;
4. Programmeerbare 3 lijn 8 streek LEIDENE oppervlakte koele lichtbron, direct-axis randlicht (Coaxiale lichte facultatief);
5. De hoge nauwkeurige optische schaal is uitgerust met zijn nauwkeurigheid tot 0.001mm;
6. Hetontwikkeld kan meten van software een gemakkelijke programmeringsmethode manueel bereiken;
VISIE DIE MACHINE TECHNISCHE PARAMETERS METEN:
| Model | Gska-2010 | Gska-3020 | Gska-4030 | ||
| Het meten van Reis | |||||
| X-as Reis | 200mm | 300mm | 400mm | ||
| Y-as Reis | 100mm | 200mm | 300mm | ||
| Z - (facultatieve) Asreis | 150mm | 150mm | 150mm | ||
| Het werkbank | |||||
| de Bank van de aluminiumlegering | 360×260mm | 570×355mm | 670×460mm | ||
| Glasbank | 260×160mm | 354×254mm | 459×359mm | ||
| Load-bearing | 30kg | 50kg | 50kg | ||
| Visie & het Meten van Systeem | |||||
| CCD | Hoge Resolutie Kleurencamera met 600TVA | ||||
| Zoomlens | Zoomlens 0.7-4.5X (Coaxiale lichte facultatief) | ||||
| De Verhouding van de beeldvergroting | 30-230X | ||||
| Het werk Afstand | 82mm | ||||
| Resolutie | 0.0001mm | ||||
| Herhaalbaarheid | 1.5um | ||||
| Het meten van Nauwkeurigheid (μm) |
X-Y As ≦ (3+L/200) um, Z As (Visie die meten) ≦ (5+L/200) um |
||||
| Globaal (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Brutogewicht (kg) | 160kg | 230kg | 320kg | ||
| Verlichtend systeem | Programmeerbaar 3-lijn 8-streek Oppervlaktelicht & randlicht | ||||
| Machtsinput | 220V±10% (AC) 50HZ |
||||
Klantenondersteunende diensten:
Ø installatie
Ø opleiding (Opleidende klantenwerknemers)
Ø kaliberbepaling
Ø Preventative onderhoud
Ø vervangingsdelen
Ø hulp via telefoon of Internet
Ø diagnose ter plaatse en reparatie/online diagnose en reparatie
