Productdetails:
|

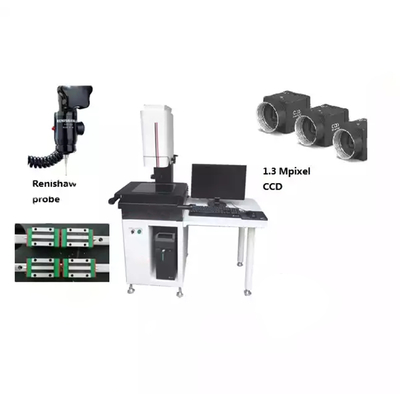

| Optische vergroting: | 0,7-4,5X | Optionele sonde: | Renishaw MCP-SONDE |
|---|---|---|---|
| Lineaire schaalresolutie: | 0,5 μm | Z-as reizen (mm): | 150 (kan worden aangepast tot 300 mm) |
| Software: | Zelf ontwikkelde meetsoftware | Garantie: | 1 jaar |
| Hoog licht: | 60Hz Vision-meetsysteem,0.7X Vision Measuring System,7X Vision-meetsysteem |
||

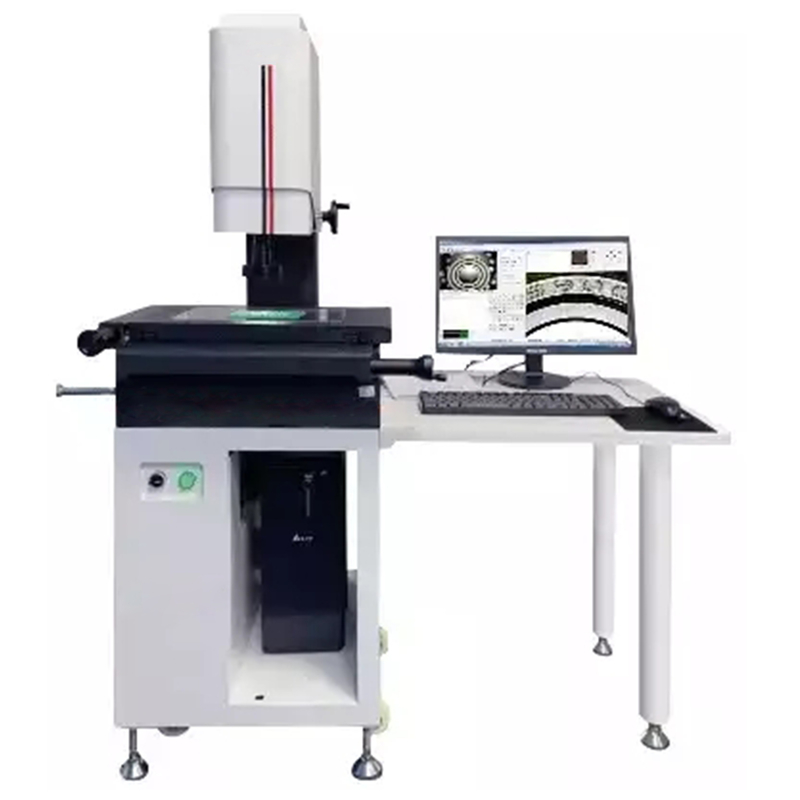

Tweedimensionaal driedimensionaal zichtmeetsysteem Optisch meetinstrument
Het principe van:
Handmatig beeldmeetinstrument is om een zoomobjectief te gebruiken om het gemeten object te vergroten, via het CCD industriële camera-apparaat om het beeld in de computer in te voeren, het versterkte beeld van het gemeten object wordt verzonden naar de meetsoftware, voor contactloosheid, efficiënte detectie van verschillende complexe geometriemetingen van werkstukken.
Producteigenschappen:
In vergelijking met het automatische beeldmeetinstrument worden de drie assen van het automatische beeldmeetinstrument aangedreven door motoren, die automatische metingen kunnen realiseren.Handmatig beeldmeetinstrument met drie assen door de handmatige controlemeting van de operator.Het nadeel is dat de meetsnelheid laag is, de nauwkeurigheid van herhaalde metingen is slecht;Voordelen zijn lage kosten, bediening zonder programmering, handiger om een enkel product te testen.Met de ontwikkeling van automatische besturingstechnologie is het handmatige beeldmeetinstrument vervangen door een automatisch beeldmeetinstrument.
gebruiken:
Het is geschikt voor contactloze meting van stempeldelen, plastic onderdelen, dunne film, gemakkelijk te vervormen, gemakkelijk te beschadigen en kleine afmetingen van het werkstuk, zoals rubber, plastic, hardware, horloges, lichte industrie en andere industrieën.
Specificaties:
| Model | GSKA-1510 handleiding | GSKA-2010Handleiding | GSKA-3020Handleiding | GSKA-4030Handleiding |
| Hoofdmaat | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Afmeting metalen platform | 345*250mm | 345*250mm | 450 * 350 mm | 650 * 350 mm |
| Afmeting glazen platform | 220 * 150 mm | 220 * 150 mm | 340 * 240 mm | 480 * 370 mm |
| Echte impulsslag | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Gewicht | 130KG | 140KG | 200KG | 250KG |
| Machinebodem | 00niveau graniet | |||
| Lineaire nauwkeurigheid | (3+L/75)µm | |||
| Oppervlakte verlichting | LED-ringvorm super heldere koude lichtbron (luminantie instelbaar) | |||
| Overzicht glanzend | LED super helder rondheidslicht (luminantie instelbaar) | |||
| Bereken, bereken functie | REICA 2.5D precisiemeetsysteemsoftware | |||
| Analyse kracht | 0,001 mm | |||
| Herhaal nauwkeurigheid | 0,002 mm | |||
| CCD | SONYchip1/3 kleuren CCD | |||
| oculair | 0.5X (kan 1X, 2x kiezen) | |||
| voorwerp glas | 0,7X~4,5X versterkingsfactor 20X~120X | |||
| stroomvoorziening | AC90~264V 50/60Hz | |||
| Laden | 30KG | |||
Voorgestelde tabel: Laadcapaciteit≥350KG;afmeting (L*B*H): 1000×600×500 (mm)
Onze diensten:
toegewijd aan het aanbieden van hoogwaardige producten en bevredigende diensten aan onze klanten.Wij zien after-sales service met het belang dat het verdient.
Als u een probleem ondervindt, laat onze productkennis en collectieve ervaring uw ongemak tot een minimum beperken.
Wij bieden u opstartondersteuning, meetservices, onderhoud, reparaties, upgrades en retrofits.U kunt op ons vertrouwen.
We wijden ons aan het leveren van continue technische ondersteuning en diensten, inclusief maar niet beperkt tot het volgende:
1. Procesbeheersing en verbetering.
2. Trainen en upgraden van machines.
3. Machines, metrologie, verkoop en service.
4. Gespecialiseerd onderhoud, reparatie en renovatie.
5. Consultancy en adviesdiensten.
6. Online technische ondersteuning.
7. Onsite training en service na verkoop door onze distributeurs wereldwijd.
Onze ondersteunende diensten zijn voornamelijk gericht op profielprojector, videomeetsysteem (VMS), coördinatenmeetsysteem (CMS), gereedschapsvoorinstelling, witlichtinterferometer, hoogtemeetinstrument, lineaire schaal, digitale uitlezing, IC, meetsoftware.
