Productdetails:
|
| Herhaalde nauwkeurigheid (mm): | 0,005 | X, Y meetnauwkeurigheid (μm): | 3.0+L/200 |
|---|---|---|---|
| Lineaire schaalresolutie: | 0,5 μm | Z-as reizen (mm): | 150 (kan worden aangepast tot 300 mm) |
| Software: | Zelf ontwikkelde meetsoftware | Garantie: | 1 jaar |
| Hoog licht: | FPC tandwielmeetmachine,CNC tandwielmeetmachine,0.005mm Accuracy Vision Measurement System |
||

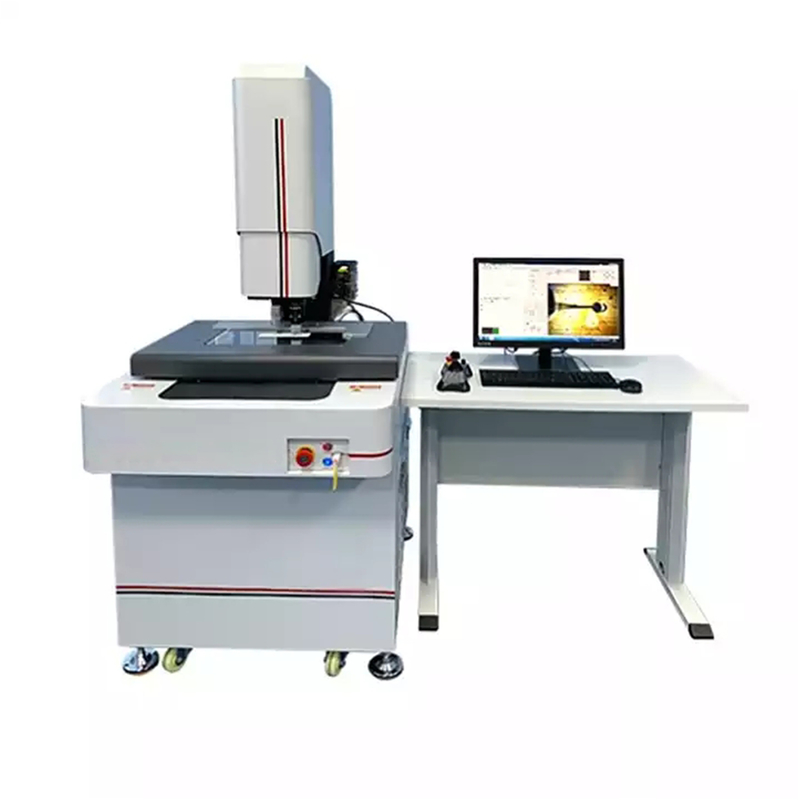

Multifunctioneel zichtsysteem Optische apparatuur Video CNC-tandwielmeetmachine
Product Introductie:
Het beeldmeetinstrument kan nauwkeurig punten, lijnen, cirkels en andere elementen meten en heeft een krachtige rapportage-uitvoerfunctie, die vooral geschikt is voor het meten van een breed scala aan producten in grote hoeveelheden.
Op grote schaal gebruikt in machines, elektronica, matrijzen, spuitgieten, hardware, rubber, laagspannings-elektrische apparaten, magnetische materialen, precisiehardware, precisiestempelen, connectoren, connectoren, terminals, mobiele telefoons, huishoudelijke apparaten, computers (computers), vloeibaar kristal televisies (LCD), printplaten (printplaten, PCB's), auto's, medische apparatuur, klokken, instrumenten en andere industrieën.
Meetobject:
LCD, FPC, PCB, printplaten, schroeven, veren, horloges, horloges, meters, connectoren (connectoren, terminals), tandwielen, nokken, schroefdraad, radiussjablonen, schroefdraadsjablonen, draden en kabels, gereedschappen, lagers, hardware, stempeldelen , schermen, testschermen, cementschermen, gaaspanelen (staalgaas, SMT-sjabloon), etc.
Meetelement:
Lengte, breedte, hoogte, gatafstand, afstand, speldafstand, dikte, boog, diameter, straal, groef, hoek, R-hoek, enz.
De behuizing en toepassingskenmerken van het beeldmeetinstrument:
1. Het mobiele apparaat doorbreekt het transmissieontwerp om een stabiele en snelle beweging te bereiken.
2. De kolom en basis zijn gemaakt van uiterst nauwkeurige granietstructuur, die stabiel en betrouwbaar is.
3. Uitgerust met SBK-E multifunctionele meetsoftware om aan verschillende meetbehoeften te voldoen.
4. DXF-bestanden kunnen worden geïmporteerd voor snelle detectie.
5. Meetgegevens kunnen worden geïmporteerd in Word, Excel en AutoCAD.
6. Grafische uitvoerfunctie, gemakkelijk om testresultaten uit te voeren.
7. XY-as precisie kruisrolgeleider om de machinenauwkeurigheid en levensduur te garanderen.
8. De Z-as maakt gebruik van een zilveren lineaire geleiderail om een stabiele Z-asfocus te garanderen en de secundaire focus en beeldmeetnauwkeurigheid op te lossen.
9. High-definition lens en hoge resolutie CCD voor high-definition meting van producten.
10. De geavanceerde kaartpositielens in de branche, eenvoudig te schakelen tussen vergrotingen.
Specificaties:
| Model | GSKA-1510 handleiding | GSKA-2010Handleiding | GSKA-3020Handleiding | GSKA-4030Handleiding |
| Hoofdmaat | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Afmeting metalen platform | 345*250mm | 345*250mm | 450 * 350 mm | 650 * 350 mm |
| Afmeting glazen platform | 220 * 150 mm | 220 * 150 mm | 340 * 240 mm | 480 * 370 mm |
| Echte impulsslag | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Gewicht | 130KG | 140KG | 200KG | 250KG |
| Machinebodem | 00niveau graniet | |||
| Lineaire nauwkeurigheid | (3+L/75)µm | |||
| Oppervlakte verlichting | LED-ringvorm super heldere koude lichtbron (luminantie instelbaar) | |||
| Overzicht glanzend | LED super helder rondheidslicht (luminantie instelbaar) | |||
| Bereken, bereken functie | REICA 2.5D precisiemeetsysteemsoftware | |||
| Analyse kracht | 0,001 mm | |||
| Herhaal nauwkeurigheid | 0,002 mm | |||
| CCD | SONYchip1/3 kleuren CCD | |||
| oculair | 0.5X (kan 1X, 2x kiezen) | |||
| voorwerp glas | 0,7X~4,5X versterkingsfactor 20X~120X | |||
| stroomvoorziening | AC90~264V 50/60Hz | |||
| Laden | 30KG | |||
Voorgestelde tabel: Laadcapaciteit≥350KG;afmeting (L*B*H): 1000×600×500 (mm)
Onze diensten:
toegewijd aan het aanbieden van hoogwaardige producten en bevredigende diensten aan onze klanten.Wij zien after-sales service met het belang dat het verdient.
Als u een probleem ondervindt, laat onze productkennis en collectieve ervaring uw ongemak tot een minimum beperken.
Wij bieden u opstartondersteuning, meetservices, onderhoud, reparaties, upgrades en retrofits.U kunt op ons vertrouwen.
We wijden ons aan het leveren van continue technische ondersteuning en diensten, inclusief maar niet beperkt tot het volgende:
1. Procesbeheersing en verbetering.
2. Trainen en upgraden van machines.
3. Machines, metrologie, verkoop en service.
4. Gespecialiseerd onderhoud, reparatie en renovatie.
5. Consultancy en adviesdiensten.
6. Online technische ondersteuning.
7. Onsite training en service na verkoop door onze distributeurs wereldwijd.
Onze ondersteunende diensten zijn voornamelijk gericht op profielprojector, videomeetsysteem (VMS), coördinatenmeetsysteem (CMS), gereedschapsvoorinstelling, witlichtinterferometer, hoogtemeetinstrument, lineaire schaal, digitale uitlezing, IC, meetsoftware.
