Hoge Precisie Visueel Metend Systeem voor de Dimensionale Nauwkeurigheid van het Maatregelenproduct

Hoge Precisie Visueel Metend Systeem voor de Dimensionale Nauwkeurigheid van het Maatregelenproduct

productpresentatie:

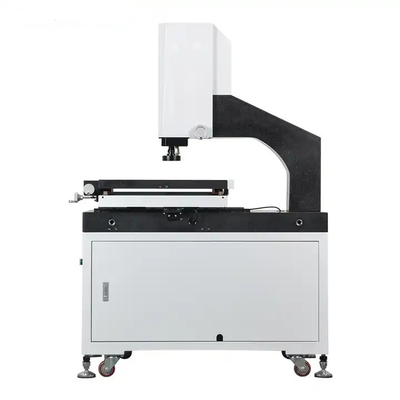

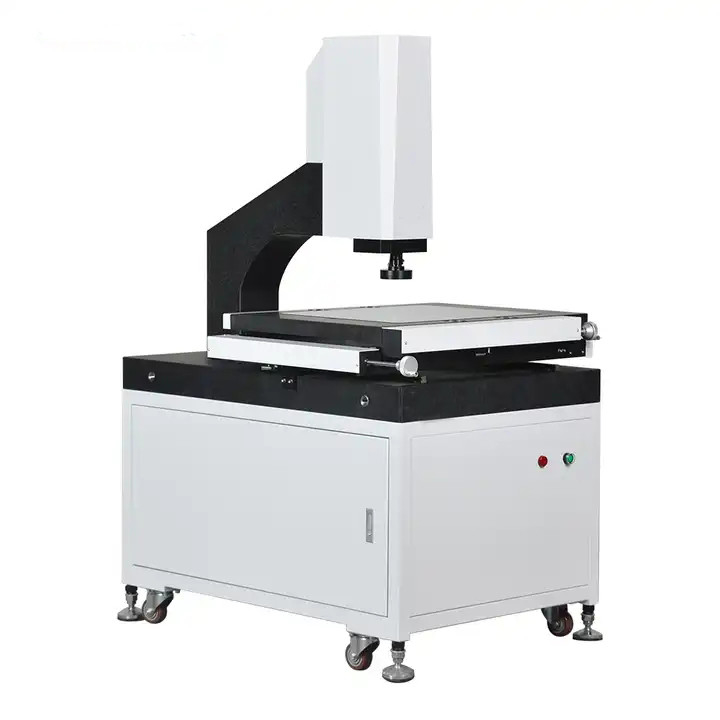

De visuele die metingsmachine is een instrument voor nauwkeurige meting van fysieke afmetingen, met een nauwkeurigheid van tot micrometers wordt gebruikt. Het is een optisch metingsinstrument dat een camera gebruikt om beelden van werkstukken te vangen, beeldpixel te analyseren, en tweedimensionale afmetingen te berekenen gebruikend metingssoftware.

De GSK-reeks visuele metende machine is een populair die model door ons bedrijf voor nauwkeurig tweedimensionaal dimensionaal metingstoepassingen en eind wordt ontworpen en wordt ontwikkeld - gebruikers in de verschillende industrieën zoals vorm, elektronika, halfgeleider, injectie het vormen, 3C-producten, medisch, luchtvaart, enz. Het is een belangrijk die instrument in het kwaliteitscontroleprocédé die wordt gebruikt van uw product, de dimensionale nauwkeurigheid van uw product verzekeren en het concurrerender maken.

Het model gsa-T56 is het het meest meestal gebruikte model voor het veroorzaken van precisiedelen in de meeste fabrieken. Geschikt om kleine hoeveelheden steekproeven te meten. de handcontrole met 3 assen met gebruikersvriendelijke software staat exploitanten toe om de machine in een korte periode te leiden en te gebruiken.

kenmerk:

Het gebruiken van high-precision en stabiel graniet als basis en kolom, 0.0005mm high-resolution lineaire sensor met 3 assen

-Verzeker de hoge prestaties en de nauwkeurigheid van elke machine.

De goedkeuring van lineair de gidsspoor van HIWIN en high-precision lineair die gidsspoor, met aluminiumwerkbank en harde geanodiseerde oppervlaktebehandeling wordt gecombineerd.

-Verzeker hoge dynamische prestaties en cyclusgebruik met lange levensuur van de machine.

Het gebruiken van de doos van de de kerncontrole van het bedrijf pas ontwikkelde geïntegreerde voor lineaire schaal, lichte controle, en het signaaltransmissie van de aanrakingssonde.

-Verzeker gemakkelijk bedrading en onderhoud. Verhoogt zeer de stabiliteit van de machine.

Programmeerbare contour LEIDEN licht met parallelle lichte weg om beeldmisvorming te vermijden.

-Verzeker metingsnauwkeurigheid.

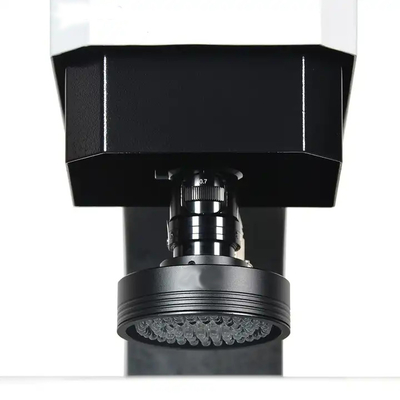

8-segment controleert de software LEIDENE cirkellichten, die veelvoudige verlichtingshoeken en helderheid verstrekken.

-Geschikt voor delen van verschillende vormen en materialen.

De verlichtingsparameters kunnen in het programma van de deelmeting worden geregistreerd, en de gebruikers te hoeven niet om hen tijdens het metingsproces aan te passen.

-Vriendschappelijk en geschikt te gebruiken.

Lineaire de gidsmanier van HIWIN

Het aluminiumwerk stadium en hard het anodiseren

De geïntegreerde doos van de kerncontrole

Multifunctie LEIDENE parallelle lichte groep

.

3 lineaire schalen van de as0.5um resolutie

De industriële camera van de rang hoge resolutie CCD

model		Gsa-T56	Gsa-T57	Gsa-T58	Gsa-T59
Afmeting (mm) (L×W×H)		550*540*930	600*740*980	700*840*980	800*940*980
Het meten van waaier (mm) (X×Y×Z)		200*100*150	300*200*200	400*300*200	500*400*200
Het meten van Nauwkeurigheid (μm)		2.5 + L/100			3.0 + L/100
Herhaalbaarheid (μm)		2.5			3
Gewicht (kg)		140	190	240	290
Beeld en het Meten	Camera	De industriële camera van de rang hoge resolutie CCD
	Lens	0.7~4.5X hand gedeukte zoomlens met hoge herhaalbaarheid
	Vergroting	18~195 X
	Gebied van Weergeven	8.1mm ~ 1,3 mm
	Het werk afstand	80 mm
Lineaire schaalresolutie		0.5μm (Facultatieve 0.1μm)
Drijfsysteem		X / Y/van Z handcontrole
Verlichting		Van programmeerbare LEIDEN 8 van de de sectiering secties/single de oppervlakte lichte, parallelle LEIDEN contourlicht

Ondersteunende veelvoudige externe toebehoren
