Productdetails:
|
| Isolatie weerstand: | 100MΩ Min., 500VDC | Diëlektrische Sterkte: | 500VDC gedurende één minuut |
|---|---|---|---|
| Nominaal uitgangskoppel (Nm): | ≤16 | Koppel: | 2,4-120Kgf.cm |
| Snelheid (RPM): | 1.6-1620RPM | Continue stroom (A): | 0.01-1A |
| Hoog licht: | 24V borstelloze DC-reductiemotor,0.11N Brushless DC Gear Motor,11N borstelloze DC-reductiemotor |
||

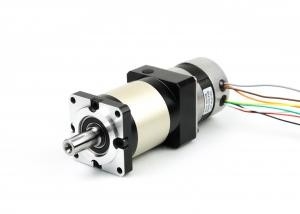

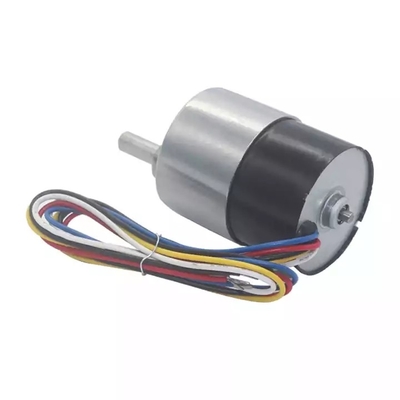

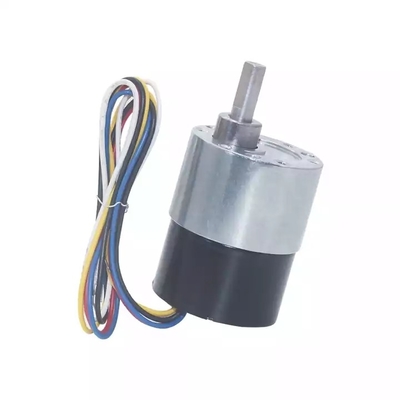

M 2500rpm 3 Fase Borstelloze DC Reductiemotor Versnellingsbak 24V 0.11N OEM
Controle van tegenmaatregelen tegen olielekkage:
1. Verbeter de ademende dop en controleer de afdekplaat van het gat: de interne druk van het verloopstuk is groter dan de externe atmosferische druk is een van de belangrijkste redenen voor olielekkage.Als we proberen de interne en externe druk in evenwicht te brengen, kan olielekkage worden voorkomen.Hoewel het verloopstuk een ademende dop heeft, is de ontluchter te klein, wat gemakkelijk kan worden geblokkeerd door verpulverde kolen en olie.Bovendien moet u elke keer dat u tankt de afdekplaat van het inspectiegat openen, wat de kans op olielekkage vergroot zodra deze is geopend, zodat de oorspronkelijk niet-lekkende plaats ook zal lekken.Om deze reden werd een ademende dop van het oliebekertype gemaakt en werd de originele dunne afdekking van het inspectiegat veranderd in een dikte van 6 mm, en werd de ademende dop van het oliebekertype aan de afdekplaat gelast.De diameter van de ontluchter was 6 mm, wat handig was voor ventilatie en de uniforme druk realiseerde.Daarnaast werd bij het tanken de olie getankt uit de oliecup, zonder het deksel van het inspectiegat te openen, waardoor de kans op olielekkage verkleinde.
2. Vrije doorstroming: om ervoor te zorgen dat de overtollige smeerolie die door het tandwiel op het lager wordt gegooid zich niet ophoopt bij de asafdichting, moet de overtollige smeerolie in een bepaalde richting terugvloeien naar het oliebad, dat wil zeggen om een vrije doorstroming te bereiken.De specifieke methode is om een olieretourgroef te openen die naar de machine is gekanteld in het midden van de lagerzitting, en ook om een opening te openen bij de rechte opening van het einddeksel.De spleet ligt tegenover de olieretourgroef, zodat de overtollige smeerolie via de spleet en de olieretourgroef terugstroomt naar het oliebad.
U kunt het onderstaande motortype kiezen om JK planetaire versnellingsbak te monteren:
| Motor-serie | Motorgrootte | Motorkracht | Motor Nominale Snelheid |
| Borstelloze gelijkstroommotor | Nema17 | 26w | 4000 tpm |
| 52,5 W | |||
| 77,5 W | |||
| 105w | |||
| Nema23 | 23w | 4000 tpm | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| Nema24 | 94w | 3000 tpm | |
| 188w | |||
| 283w | |||
| 377w | |||
| Bovenstaande alleen voor representatieve producten, producten met een speciaal verzoek kunnen worden gemaakt op verzoek van de klant. | |||
PLANETAIRE VERSNELLINGSBAK Algemene situatie:
| SERIE | FASE | VERHOUDING | TERUGSLAG | EFFICIËNTIE | LAWAAI | NOMINALE BELASTING | MAXIMALE BELASTING |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 arcmin | 96% | ≤40 dB | 12 nm | 18 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 arcmin | 92% | ≤40 dB | 20 Nm | 30 Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 arcmin | 96% | ≤45 dB | 20 Nm | 30 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 arcmin | 92% | ≤45 dB | 40 Nm | 60 Nm |
Algemene specificatie van bldc-motor:
| Item | Specificatie |
| Opwindend type | Ster |
| Hall-effect hoek | Elektrische hoek van 120 graden |
| Schacht opraken | 0,025 mm |
| Radiaal spel | 0,02 mm＠450 g |
| Einde spelen | 0,08 mm＠450 g |
| Max. radiale kracht | 75N ＠20 mm vormen de flens |
| Max. axiale kracht | 15N |
| Isolatieklasse | Klasse B |
| Diëlektrische sterkte | 500VDC gedurende één minuut |
| Isolatie weerstand | 100MΩ min., 500VDC |
Specificatie van JK57BLS-motor:
| Model | ||||||
| Specificatie | Eenheid | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Aantal Fase | Fase | 3 | ||||
| Aantal Polen | Polen | 4 | ||||
| Nominale spanning | VDC | 36 | ||||
| Nominale snelheid | Rpm | 4000 | ||||
| Nominaal koppel | Nm | 0,055 | 0.11 | 0,22 | 0,33 | 0,44 |
| Nominale stroom | versterkers | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Nominaal vermogen | W | 23 | 46 | 92 | 138 | 184 |
| Piek koppel | Nm | 0.16 | 0,33 | 0,66 | 1 | 1.32 |
| Piekstroom | versterkers | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| Terug EMV | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Koppel constante | Nm/A | 0,074 | 0,073 | 0.07 | 0.07 | 0,068 |
| Rotor traagheid | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Lichaamslengte | mm | 37 | 47 | 67 | 87 | 107 |
| Gewicht | Kg | 0,33 | 0,44 | 0,75 | 1 | 1.25 |
| Sensor | Honingwel | |||||
| Isolatieklasse | B | |||||
| Mate van bescherming | IP30 | |||||
| Bewaar temperatuur | -25~+70℃ | |||||
| Bedrijfstemperatuur | -15~+50℃ | |||||
| Werkvochtigheid | ≤85% RV | |||||
| Werkomgeving | Buiten (geen direct zonlicht), geen bijtend gas, geen brandbaar gas, geen olienevel, geen stof | |||||
| Hoogte | 1000 meter of minder |
|||||
Stel vaak vragen:
Vraag: Wat zijn uw belangrijkste producten?
A: We produceren momenteel geborstelde DC-motoren, geborstelde DC-reductiemotoren, planetaire DC-reductiemotoren, borstelloze DC-motoren, stappenmotoren, AC-motoren en planetaire tandwielkasten met hoge precisie.U kunt de specificaties van de bovenstaande motoren op onze website bekijken en u kunt ons een e-mail sturen om de motoren aan te bevelen die nodig zijn volgens uw specificaties.
Vraag: Hoe de juiste motor kiezen?
A: Als u foto's of tekeningen van de motor heeft om ons te laten zien, of als u gedetailleerde specificaties heeft zoals spanning, snelheid, koppel, motorgrootte, motorwerkmodus, vereiste levensduur en geluidsniveau, laat het ons dan gerust weten. dat we een geschikte motor kunnen aanbevelen op basis van uw vereisten.
Vraag: Heeft u een aangepaste service voor uw standaardmotoren?
A: Ja, we kunnen aanpassen aan uw vereisten voor spanning, snelheid, koppel en asmaat / -vorm.Als u extra draden/kabels aan de terminals moet solderen of connectoren, condensatoren of EMC's moet toevoegen, kunnen wij dit ook vervaardigen.
Vraag: Heeft u een aparte motorontwerpservice?
A: Ja, we willen de motor graag apart voor de klant ontwerpen, maar er kunnen wat ontwikkelingskosten en ontwerpkosten zijn.
Vraag: Wat is uw levertijd?
A: Over het algemeen duurt het 15-30 dagen voor onze reguliere standaardproducten en langer voor onze aangepaste producten.Maar we zijn erg flexibel over de levertijd, die zal afhangen van de specifieke bestelling.
