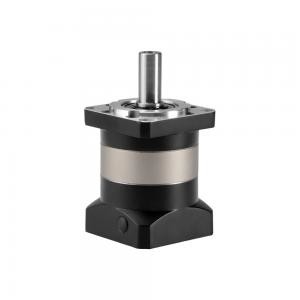

Kernloze borstelloze geluidsarme tandwielmotor met planetaire reductiekast

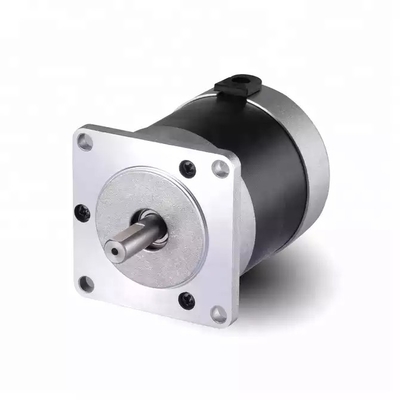

Geluidsarme tandwielmotor Kernloze borstelloze motor met planetaire reductieversnellingsbak

De kenmerken van de op de voet gemonteerde snelheidsreductiemiddel uit de R-serie:

Tandwielreductor uit de R-serie:

1. Meer dan 35 jaar ervaring in R&D en productie, exportreductiemotoren en industriële versnellingsbakken.

2. Standaardisatie van de serie versnellingsbakken

3. Sterk ontwerpvermogen voor grote kracht en aangepaste versnellingsbakken.

4. Hoogwaardige versnellingsbakken en leverancier van bewezen oplossingen.

5. Strikt kwaliteitscontroleproces, stabiele kwaliteit.

6. Minder dan 2% van de kwaliteitsklachten.

7. Modulaire opbouw, korte levertijd.

8. Snelle reactie en professionele services.

Productparameters

Specificaties				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Technische parameters
Max.Koppel			Nm	1,5 keer nominaal koppel
Noodstop koppel			Nm	2,5 keer nominaal koppel
Max.Radiale belasting			N	185	240	400	450	1240	2250
Max.Axiale belasting			N	150	220	420	430	1000	1500
Torsiestijfheid			Nm/boogmin	0,7	1.8	4.7	4,85	11	35
Max. invoersnelheid			toerental	8000	8000	6000	6000	6000	4000
Nominale invoersnelheid			toerental	4500	4000	3500	3500	3500	3000
Lawaai			dB	<55	<58	<60	<60	<65	<70
Gemiddelde levensduur			h	20000
Efficiëntie van volledige belasting			%	L1≥96% L2≥94%
Retour terugslag	P1	L1	boogmin	<8	S8	<8	<8	S8	<8
		L2	boogmin	S12	S12	S12	S12	S12	S12
	P2	L1	boogmin	£ 16	<16	216	S16	<16	£ 16
		L2	boogmin	S20	£ 20	<20	<20	S20	<20
Traagheidsmomenttabel	L1	3	Kg*cm2	0,10	0,46	0,77	1.73	12.78	36.72
		4	Kg*cm2	0,10	0,46	0,77	1.73	12.78	36.72
		5	Kg*cm2	0,10	0,46	0,77	1.73	12.78	36.72
		7	Kg*cm2	0.06	0,41	0,65	1.42	11.38	34.02
		10	Kg*cm2	0.06	0,41	0,65	1.42	11.38	34.02
	L2	12	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		15	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		16	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		20	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		25	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		28	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		30	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		35	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		40	Kg*cm2	0.08	0,44	0,72	1.49	12.18	34.24
		50	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
		70	Kg*cm2	0,05	0.^4	0,58	1.25	11.48	34.02
		100	Kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
Technische parameter	Niveau	Verhouding		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Nominaal koppel	L1	3	Nm	/	27	50	96	161	364
		4	Nm	16	40	90	122	210	423
		5	Nm	15	40	90	122	210	423
		7	Nm	12	34	48	95	170	358
		10	Nm	10	16	22	56	86	210
	L2	12	Nm	/	27	50	96	161	364
		15	Nm	/	27	50	96	161	364
		16	Nm	16	40	90	122	210	423
		20	Nm	15	40	90	122	210	423
		25	Nm	16	40	90	122	210	423
		28	Nm	16	40	90	122	210	423
		30	Nm	/	27	50	96	161	364
		35	Nm	12	40	90	122	210	423
		40	Nm	16	40	90	122	210	423
		50	Nm	15	40	90	122	210	423
		70	Nm	12	34	48	95	170	358
		100	Nm	10	16	22	56	86	210
Mate van bescherming			IP65
Werkingstemperatuur			90°C ±-1O°C
Gewicht	L1		kg	0,43	0,98	2.3	3.12	7.08	15.5
	L2		kg	0,65	1.26	2.97	3.82	8.7	17

Stel vaak vragen:

Vraag: Wat zijn uw belangrijkste producten?

A: We produceren momenteel geborstelde DC-motoren, geborstelde DC-reductiemotoren, planetaire DC-reductiemotoren, borstelloze DC-motoren, stappenmotoren, AC-motoren en planetaire tandwielkasten met hoge precisie.U kunt de specificaties van de bovenstaande motoren op onze website bekijken en u kunt ons een e-mail sturen om de motoren aan te bevelen die nodig zijn volgens uw specificaties.

Vraag: Hoe de juiste motor kiezen?

A: Als u foto's of tekeningen van de motor heeft om ons te laten zien, of als u gedetailleerde specificaties heeft zoals spanning, snelheid, koppel, motorgrootte, motorwerkmodus, vereiste levensduur en geluidsniveau, laat het ons dan gerust weten. dat we een geschikte motor kunnen aanbevelen op basis van uw vereisten.

Vraag: Heeft u een aangepaste service voor uw standaardmotoren?

A: Ja, we kunnen aanpassen aan uw vereisten voor spanning, snelheid, koppel en asmaat / -vorm.Als u extra draden/kabels aan de terminals moet solderen of connectoren, condensatoren of EMC's moet toevoegen, kunnen wij dit ook vervaardigen.

Vraag: Heeft u een aparte motorontwerpservice?

A: Ja, we willen de motor graag apart voor de klant ontwerpen, maar er kunnen wat ontwikkelingskosten en ontwerpkosten zijn.

Vraag: Wat is uw levertijd?

A: Over het algemeen duurt het 15-30 dagen voor onze reguliere standaardproducten en langer voor onze aangepaste producten.Maar we zijn erg flexibel over de levertijd, die zal afhangen van de specifieke bestelling.
