Productdetails:
|
| Spanning: | 24V, 48V, 72V | Specificatie: | UL, Ce, ISO9001, CCC, RoHS |
|---|---|---|---|
| Versnellingsbak Diameter: | 42mm | Koppel: | 2,4-120Kgf.cm |
| Snelheid (RPM): | 1.6-1620RPM | Continue stroom (A): | 0.01-1A |
| Hoog licht: | 110V borstelloze motorreductor,Nema 23 borstelloze motorreductor,240V borstelloze reductiemotor |
||

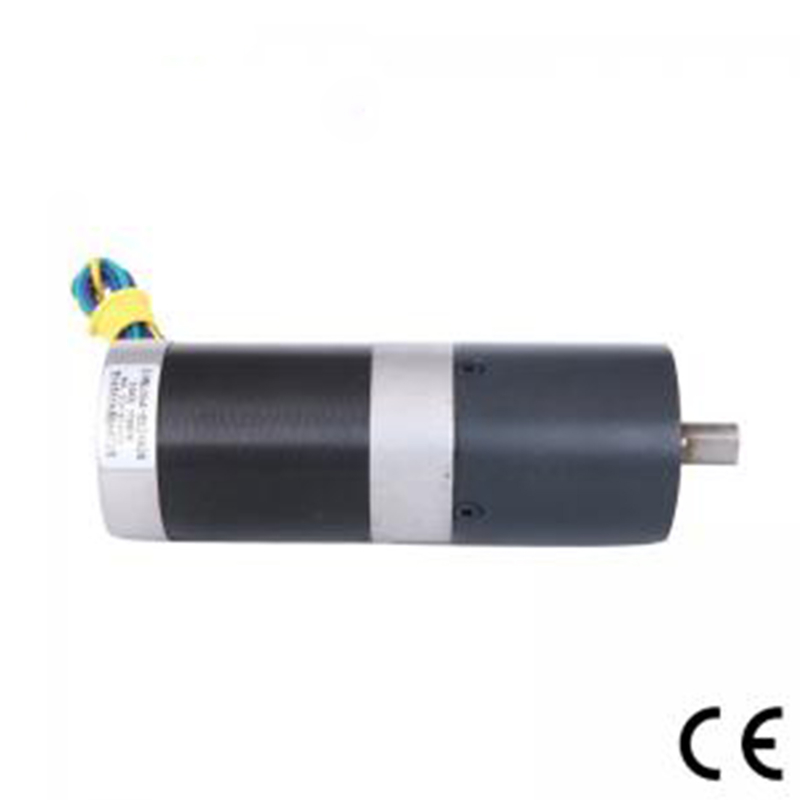

Nema 23 Brushless Motorreductor met geringe geluidssterkte 24 V 48V 110V 240V Aanpasbaar
Ons team van ingenieurs heeft tientallen jaren ervaring in het ontwerpen en vervaardigen van stepper-, brushless- en wormversnellingen.Dit verzekert het optimale reductiemotorontwerp voor veel reductiemotortoepassingen.
een borstelloze motormotor met versnellingsbak wordt beschouwd als een motor met hoge prestaties die in staat is grote hoeveelheden koppel te leveren over een enorm snelheidsbereik (500 - 15.000 tpm).Op verzoek van de klant kunnen deze motoren worden opgewonden om aan een specifieke spannings-, stroom- en snelheidsvereiste te voldoen.Andere opties zijn bekabeling, connectoren en tal van asconfiguraties. Hierdoor ontstaat een compacte motorreductor die een uitstekende keuze is voor toepassingen waarbij een hoog koppel en ruimte belangrijk zijn.
Elektrische specificatie:
| Model | ||
| Motorisch onderdeel | 57BL05A-052AG26 | |
| Weerstand | OHMS | 0,35 |
| Nominale spanning | VDC | 24 |
| Onbelaste snelheid | Rpm | 4500 ± 10% |
| Nullaststroom | Apm's | 1 |
| Nominale snelheid | Rpm | 3000 ± 200 |
| Nominaal koppel | Nm | 0,33 |
| Koppel constante | Nm/A | 0,062 |
| Terug EMF-constante | V/kRPM | 6.5 |
| MOTORSPECIFICATIES MET PLANETAIRE GEAR | ||
| Nominaal koppel | Nm | 6.1 |
| Nominale snelheid | Rpm | 115 ± 10% |
| Verhouding | 26:1 | |
Schakelschema:
| FUNCTIE | KLEUR | |
| +5V | ROOD |
UL1007 26AWG |
| ZAAL A | GEEL | |
| ZAAL B | GROENTE | |
| ZAAL C | BLAUW | |
| GND | ZWART | |
| FASE A | GEEL |
UL1015 20AWG |
| FASE B | GROENTE | |
| FASE C | BLAUW |
Mechanische dimensie
Planetaire versnellingsbak 56 mm
| Behuizing materiaal | Lager aan de uitgang | Radiale belasting (10 mm vanaf flens) N | As axiale belasting (N) | Perspassingskracht as max(N) | Radiaal spel van schacht (mm) | Duwspel van schacht (mm) | Speling bij nullast (°) |
| Poeder-Metallurgie | Kogellagers | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Aantal versnellingsbaktreinen | 1 | 2 |
| Reductieverhouding |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| lengte (mm) |
41.3 |
59.6 |
| Gewicht (g) |
491,0 |
700,0 |
Mechanische dimensie
Stel vaak vragen:
Vraag: Wat zijn uw belangrijkste producten?
A: We produceren momenteel geborstelde DC-motoren, geborstelde DC-reductiemotoren, planetaire DC-reductiemotoren, borstelloze DC-motoren, stappenmotoren, AC-motoren en planetaire tandwielkasten met hoge precisie.U kunt de specificaties van de bovenstaande motoren op onze website bekijken en u kunt ons een e-mail sturen om de motoren aan te bevelen die nodig zijn volgens uw specificaties.
Vraag: Hoe de juiste motor kiezen?
A: Als u foto's of tekeningen van de motor heeft om ons te laten zien, of als u gedetailleerde specificaties heeft zoals spanning, snelheid, koppel, motorgrootte, motorwerkmodus, vereiste levensduur en geluidsniveau, laat het ons dan gerust weten. dat we een geschikte motor kunnen aanbevelen op basis van uw vereisten.
Vraag: Heeft u een aangepaste service voor uw standaardmotoren?
A: Ja, we kunnen aanpassen aan uw vereisten voor spanning, snelheid, koppel en asmaat / -vorm.Als u extra draden/kabels aan de terminals moet solderen of connectoren, condensatoren of EMC's moet toevoegen, kunnen wij dit ook vervaardigen.
Vraag: Heeft u een aparte motorontwerpservice?
A: Ja, we willen de motor graag apart voor de klant ontwerpen, maar er kunnen wat ontwikkelingskosten en ontwerpkosten zijn.
Vraag: Wat is uw levertijd?
A: Over het algemeen duurt het 15-30 dagen voor onze reguliere standaardproducten en langer voor onze aangepaste producten.Maar we zijn erg flexibel over de levertijd, die zal afhangen van de specifieke bestelling.
