Productdetails:
|
| Impulsvoltage: | AC 1kv/1.2-50us (Piek) Lmin | Geschatte Teststroom: | ≥10000A |
|---|---|---|---|
| De waaier van de voltageaanwinst: | 0-1000v | Voltageresolutie: | 0.01V |
| Maximum die Huidige Duur in werking stellen: | ≥10ms5.5. | De Nauwkeurigheid van de temperatuuraanwinst: | ≤±1.5ºC |
| Merknaam: | GSKA | Certificering: | CE SGS ROHS UL CE |
| Hoog licht: | Milieuvochtigheidskamer,De Kamer van de vochtigheidstest |
||

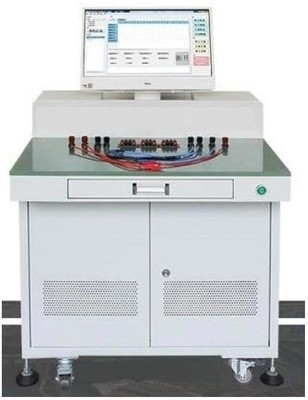

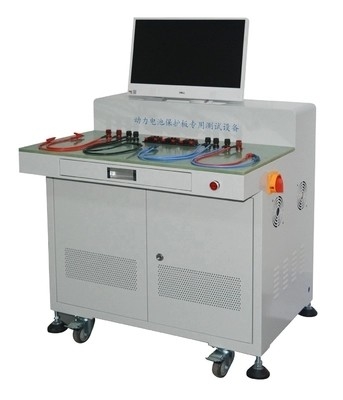

AC 1KV de Kortsluitingmeetapparaat van het Impulsvoltage voor Lithiumbatterij
Productgebruik:
Het het kort:sluitenmateriaal wordt van het batterijpak hoofdzakelijk gebruikt voor de test van de veiligheidscontrole van machtsbatterijcellen, monomeren, modules, pak-Vlakke batterijpakken en structurele delen van nieuwe energieprojecten. Simuleer de kort:sluitensituatie van batterijcellen, cellen, modules, en pak-Vlakke batterijpakken tijdens gebruik, vervoer en opslag om de veiligheidsprestaties van batterijen te evalueren. Stel het daadwerkelijke gebruik van batterijpakken of systemen in voor het laboratorium, vind en los problemen op, optimaliseer productontwerp, en verbeter productkwaliteit
Producthandboek:
1. Toepassing van de kortsluitingmateriaal van het batterijpak: Het wordt hoofdzakelijk gebruikt voor de test van de veiligheidscontrole van machtsbatterijcellen, monomeren, modules, PAK en andere batterijpakken en structurele delen van nieuwe energieprojecten. Simuleer de kort:sluitensituatie van batterijcellen, monomeren, modules en de pakken van de PAKbatterij tijdens gebruik, vervoer en opslag om de veiligheidsprestaties van de batterij te evalueren. Stel het daadwerkelijke gebruik van batterijpakken of systemen in voor het laboratorium, vind en los problemen op, optimaliseer productontwerp, en verbeter productkwaliteit.
2. Het het kort:sluitenmateriaal van het batterijpak is samengesteld uit een vakje van de kort:sluitencontrole, een vacuümboog dovend apparaat, een kort:sluiten eind bedrading, een gegevensverzamelingsysteem en een computer voor gegevensanalyse.
Overzicht van het ontwerp van het het kort:sluitenmateriaal van het batterijpak:
Het kort:sluitenmateriaal wordt ontworpen gebaseerd op de vereisten van diverse de testnormen van batterijkort:sluiten, d.w.z., het ontmoet Qc van CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642/van T 743 en „863i-Plan“ Energie - besparing en New Energy-Voertuig Major Projects - 2008 van de de Machtsbatterij van EV lithium-Ionen de Prestatietestspecificaties en andere normen; de kort:sluitenapparaten moeten de interne weerstandswaaier volgens standaard5m2&10m2&40m&80m&100m2 <5m or="">ontmoeten<10m or=""><20m or=""><50m or=""> om de maximumkort:sluitenstroom van de test te verkrijgen; het kringsontwerp van het kort:sluitenapparaat kan het effect van een grote stroom van 16000A ook weerstaan, zodat kiezen wij industriële rang mechanische zuiging
vervul de norm:
1. CB31467.3 de „lithium-Ionenpakken en de systemen van de machtsbatterij voor elektrische voertuigen Nr 3: Veiligheidsvoorschriften en testmethodes“
2.CB/T 31485-2015 „Veiligheidsvoorschriften en Testmethodes voor Machtsbatterijen voor Elektrische voertuigen“
QC/T 743-2006 „lithium-Ionenbatterijen voor elektrische voertuigen“
CB/T 18332-2015 „de Batterijen van de Zinklucht voor Elektrische voertuigen“
5. Ji 2580-2013 „de Veiligheidsnorm van de Elektrisch voertuigbatterij“
6. SAND99-0497 „Amerikaanse Automobiel de Testnorm van de Machtsbatterij“
7. SAE J2464 „Elektrische en Hybride Elektrisch voertuig het Laden en van de Energieopslag Veiligheid en Misbruiktest“
8. Veiligheidsnorm van SAE J2929-2013 de „voor Elektrische en Hybride de Batterijsystemen van de Voertuigaandrijving. „Op lithium-gebaseerde navulbare batterij“ en
andere testnormen
| technische parameter | |
| Impulsvoltage | AC 1kv/1.2-50us (piek) lmin |
| Actiekenmerken | Koude staat trekkracht-in voltage 66%Us |
| De koude emmer 30%Us, *5%Us van het versievoltage | |
| Actietijd | Trekkracht-in tijd/versietijd: 20ms |
| Maximum die huidige duur in werking stellen | ≥10ms5.5. |
| De waaier van de voltageaanwinst | 0-1000v |
| Voltageresolutie | 0.01v |
| De nauwkeurigheid van de voltagemeting | ±0.5% (hoogtepunt - schaal) |
| Voltage vastgesteld kanaal | Standard 1-het kanaal, tussen kanalen wordt geïsoleerd, kan uitbreiding steunen die |
| Geschatte teststroom | ≥10000A |
| Maximum werkende stroom | ≥15000A |
| Maximumimpulsstroom | ≥16000A |
| Huidige aanwinstenwaaier | 0-15000A |
| Huidige metingsnauwkeurigheid | 1000A-15000A, is de nauwkeurigheid ±0.5% |
| Huidige resolutie | 0.1A |
| Huidig aanwinstenkanaal | Standard 1-het kanaal, tussen kanalen wordt geïsoleerd, kan uitbreiding steunen die |
| De waaier van de temperatuuraanwinst | -200-1350ºC |
| De nauwkeurigheid van de temperatuuraanwinst | ≤±1.5ºC |
| het kanaal van de temperatuuraanwinst | Standard 12-de kanalen, tussen kanalen worden geïsoleerd, kunnen uitbreiding steunen die |
| Gegevensverzamelingfrequentie | 7.19.1.10 mslhr, 19 soorten kan worden geplaatst (als het testkanaal meer dan is 15 kanalen tegelijkertijd, de aanwinstenfrequentie kunnen worden geplaatst zoals 20ms-1hr) |
| 7.19.2. wegens de hoge frequentie van gegevensverzameling, de gelezen gegevens en geregistreerd door het apparaat in realtime kan met de daadwerkelijke gegevens verenigbaar zijn |
|
| Runtime opnamenauwkeurigheid | ≤±0.1% (hoogtepunt - schaal) |
| Testgegevens | Het voltage/stroom/temperatuurgegeven wordt getoond en over de controle geregistreerd de software in realtime, en de voltage/stroom/temperatuur/tijdkromme zijn automatisch getrokken |
| manier te controleren | Gebruikend verre touch screencontrole + afstandsbediening + computer (voor gegevens analyse en video die controleren) |
| kortsluiting | Mechanisch trekkracht-binnen (trekkracht-binnen pneumatische schakelaar, synchrone gedwongen scheiding apparaat wanneer losgemaakt) + vacuümboog dovend apparaat |
| Kortsluiting afgesneden voorwaarde | De kortsluiting kan worden tegengehouden door voltage en tijdparameters te plaatsen |
| De weerstand van de apparatenkring | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
schatte teststromen tevredenstelt 10000A, 10000A, 5000A, 5000A, 3000A, respectievelijk. Het omvat de elektrocomponenten binnen en buiten het apparaat + intern weerstand van de kabel + de interne weerstand van de inrichting. |
| Kortsluiting eind bedrading | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
de lengte van de verkeerde lijn is niet minder dan 6 meters, en er zijn 5 paren in totaal. Het gebied in dwarsdoorsnede van de zachte koperdraad op het outputeind van het apparaat is niet minder dan 2000mm ² |
| De omschakelingswijze van de kortsluiting interne weerstand | De handomschakeling, één eind van de kort:sluiten einddraad is a door neus, welke door bouten met de schroefgaten van de schakelaar, en andere kan worden bevestigd het eind is een batterijklem met koperterminals, die direct kunnen worden vastgeklemd de positieve en negatieve polen van de te vervangen batterij het kunnen langs worden vervangen eenvoudig verwijderend de het bevestigen bouten |
| De reactietijd van de kortsluitingtest (kortsluitingbegin aan dicht bij volledig gesloten) |
≤10ms |
| Het mechanische leven | 300.000 keer |
| Het elektroleven | 50.000 keer |
| Afstandsbedieningafstand | Geen stevige barrière 10m |
| kortsluitingtijd | 0-9999H59M59S kan worden geplaatst |
