Productdetails:
|
| Het verticale Gewicht van het Trillingsmeetapparaat: | Ongeveer 5800kg | Schok Pulze: | sinus |
|---|---|---|---|
| Type: | 3 astrilling | Macht: | Elektronisch |
| Max Acceleration: | 30mm | Frequentiegebied: | 200 Herz |
| Het koelen: | Luchtkoeling | Sleutelwoord: | trilling het testen machine |
| Hoog licht: | Trillingsmeetapparaat,De Machine van de trillingstest |
||

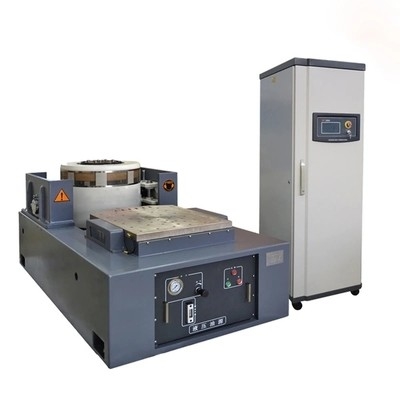

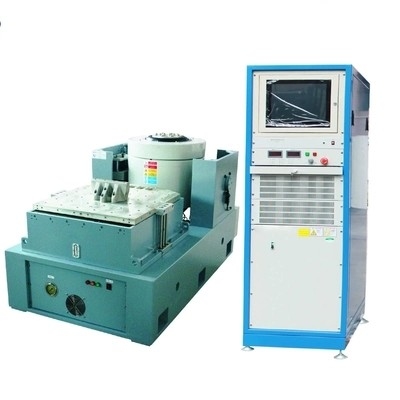

32 KVA Geïntegreerde de Testmachine 3 van de Trillingsduurzaamheid Explosiebestendige As
Voordeel van het systeem van de Trillingscontrole:
A. De eerste binnenlandse productie, met het internationale heersende stromingsniveau van het digitale instrument van de trillingscontrole, met vele jaren van technologieaccumulatie en perfecte controletechnologie, heeft de markt meer dan 5000 eenheden geïnstalleerd;
B. De closed-loop controle wordt gerealiseerd door DSP bewerker en PC is onafhankelijk van de controlelijn, die de realtime en het hoge rendement van het controlesysteem verzekert.
C. Ontwerpproces met geringe geluidssterkte voor 24 beetje ADC en DAC, 32 drijvend komma DSP, met dynamisch bereik groter dan 120dB.
D. Het dynamische bereik van stochastische controle is groter dan dat van 90dB.
E. sinusoïdaal controleerbaar frequentiegebied aan 10, 000 Herz, willekeurig controleerbaar frequentiegebied aan 20000Hz.
F. Het aantal spectrale lijnen in willekeurige test kan tot 6400 lijnen zijn.
G. 13 soorten controlefuncties om u gemakkelijk te helpen allerlei trillingstest voltooien.
H. sinusoïdaal plus willekeurige steun wide-band externe sinus.
I. Wel 20 veiligheidscontroles en met elkaar verbindende montages om de veiligheid van meetapparaten, teststukken en het schudden lijst te maximaliseren
materiaal.
J. PC-de software is gebaseerd op Windows-besturingssysteem, grafische interface, rijk venster, curseurtype, doopvont, kan de kleur etc. gemakkelijk worden gewijzigd.
K. de professionele testrapporten kunnen automatisch worden geproduceerd nadat de test in een formaat wordt voltooid dat Word, PDF en directe druk steunt.
| Punt | Specificatie |
| Het eleltrodynamische systeem van de trillingsgenerator | |
| Geschatte Kracht (piek) onder sinusoïdaal | 32KN |
| Effectduw | 64KN |
| Frequentiegebied | 200 Herz |
| Ononderbroken verplaatsing | 59 mm pp |
| Effectverplaatsing | 59 mm pp |
| Maximum geschatte snelheid (zondepiek) | 2m/s |
| Maximumversnelling (zonde) | 0,53 m/s ² |
| Diameter van het bewegen van rol | 445 mm |
| Toelaatbare onbevooroordeelde ladingstorsie | 300 N•m |
| Gelijkwaardige massa van bewegende delen | 301 g |
| De asfrequentie van de trillingsisolatie | 2.5 Herz |
| Maximumlading voor steekproef | 500 kg |
| Magnetische stroomlekkage | <10 gauss=""> |
| De verticale grootte van het trillingsmeetapparaat | 4505×2500×840 mm (L*W*H, zonder pakket) |
| Het verticale gewicht van het trillingsmeetapparaat | About5800 kg (zonder pakket) |
| Machtsversterker | |
| Maximumoutputmacht | kVA 32 |
| S/N (Signal-to-noise Verhouding) s-/N | ≥65 dB |
| Nominaal vermogenvoltage | 100 V |
| Omzettingsefficiency | ≥90% |
| Systeembescherming | Outputovervoltage, output over stroom, versterker over temperatuur, trillingslijst over verplaatsing, horizontale dia over verplaatsing, het koelen systeemmislukking, het onder-voltage van de outputmacht, de mislukking van de versterkereenheid, opwindingsstroomuitval, in drie stadia voedingmislukking, enz. |
| De grootte van de machtsversterker | 1720*1200*850 mm (L*W*H, zonder pakket) |
| Verticale het uitspreiden lijst | |
| Lijstgrootte | 1100 *1100mm |
| Materiaal | Aluminiumlegering |
| Hogere werkende frequentie | 500Hz (Sinus) |
| Ventilator | |
| Ventilatormacht | 15 kW |
| Het blazen tarief | 22 m3/min |
| Trillingscontrolemechanisme | |
| Gastheerhardware | 2 analoge voltage/IEPE/electric charge/TEDS (kan facultatief zijn) voeren kanaal, ingebouwd 24 beetje ADC en de constante huidige bron van IEPE in en lastenversterker per kanaal, drijvend kommadsp bewerker met 32 bits, 1 analoog kanaal van de voltageoutput, 24 DAC resolutie; ruw chassisontwerp met de knoop van het noodsituatieeinde en het aanaarden terminal; |
| Controlesoftware | *Randomcontrole: De testbandbreedte 1-5000hz, steunt controlestrategie met meerdere kanalen, controle de willekeurige van de kanaalgrens (het inkerven), enz. |
| * Sinuscontrole: De testbandbreedte 1-5000hz, met inbegrip van constante frequentie, het stappen, bereiksinus, steunt controle met meerdere kanalen strategie, controle de sinusoïdale van de kanaalgrens (het inkerven), harmonische vervormingsmeting. |
|
| * Typisch effect: steun elektromagnetische vereisten volgens internationale normen. | |
| * Het resonantieonderzoek en verblijft | |
| Versnellingssensor | |
| De gastheerhardware | De gevoeligheid 30pc/g, weergavekarakteristiek 0.5-7000hz, afstand in mijlen 500g, gewicht 10g, zij-Beëindigenafzet, 6 meter-snakt specifieke met geringe geluidssterkte kabel; temperatuurwaaier -40°~160° |
| Computer | |
| Model | LENOVO M4500 |
| Vorm | I3-4170-3.7GHz/DDR3-4GB/500GB/17 duim |
Toepassing:
De elektromagnetische trillingslijst wordt wijd gebruikt in defensie, luchtvaart, ruimte, mededelingen, elektronika, auto's, huistoestellen, en andere industrieën. Dit type van materiaal wordt gebruikt voor het ontdekken van de vroege fouten, die de daadwerkelijke arbeidsvoorwaarde simuleren en de test van de structuursterkte, de producttoepassing is breed, is de toepassingsbreedte duidelijk, is het testeffect opmerkelijk en betrouwbaar. Sinusgolf, FM, bereik, programmeerbaar, frequentiemultiplicator, logaritme, maximumversnelling, omvangmodulatie, tijdcontrole, volledig operationele computercontrole, eenvoudige vaste versnelling/vaste omvang. Materiaal door het ononderbroken nalaten om 3 maanden in werking te stellen van het testen, stabiele prestaties, betrouwbare kwaliteit.
Klantenondersteunende diensten:

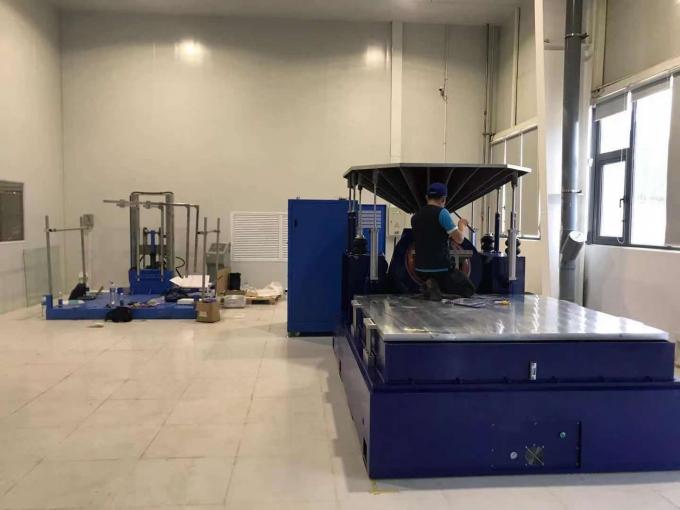

Ø installatie
Ø opleiding (Opleidende klantenwerknemers)
Ø kaliberbepaling
Ø Preventative onderhoud
Ø vervangingsdelen
Ø hulp via telefoon of Internet
Ø diagnose ter plaatse en reparatie/online diagnose en reparatie
