Productdetails:
|
| Max Acceleration: | 30mm | Frequentiegebied: | 200 Herz |
|---|---|---|---|
| Het koelen: | Luchtkoeling | Sleutelwoord: | trilling het testen machine |
| Schok Pulze: | sinus | Type: | 3 astrilling |
| Macht: | Elektronisch | Functie: | vibratie test |
| Hoog licht: | Trillingsmeetapparaat,De Machine van de trillingstest |
||
De temperatuur en vochtigheidstrilling drie-gecombineerde testkamer verstrekt temperatuur en vochtigheidsveranderingsmilieu voor wetenschappelijk onderzoek en productie-eenheden zoals ruimte, luchtvaart, aardolie, de chemische industrie, hoofdzakelijk elektronika, mededeling enz. De temperatuur en vochtigheidstrilling drie-gecombineerde testkamer verstrekt temperatuur en vochtigheidsveranderingsmilieu voor wetenschappelijk onderzoek en productie-eenheden zoals ruimte, luchtvaart, aardolie, de chemische industrie, hoofdzakelijk elektronika, mededeling enz. Tegelijkertijd, kan de elektrische trillingsspanning op het testproduct in de testkamer bij een voorgeschreven periode, voor gebruikers worden toegepast om een uitvoerige test van het spanningsonderzoek van temperatuur, vochtigheid, en trilling op de gehele machine (of delen), elektrische apparaten, instrumenten, materialen, enz. uit te voeren om de geschiktheid van de teststeekproef te beoordelen of het gedrag van de teststeekproef te evalueren. Vergeleken met het effect van één enkele factor, kan het op het aanpassingsvermogen van elektro en elektronische producten meer echt wijzen aan de veranderingen van temperatuur, vochtigheid en trilling in het milieu van vervoer en daadwerkelijk gebruik, en de tekorten van producten blootstellen.

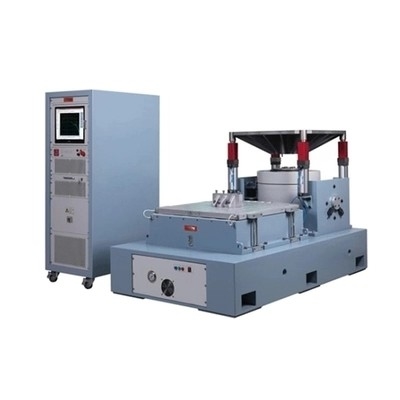

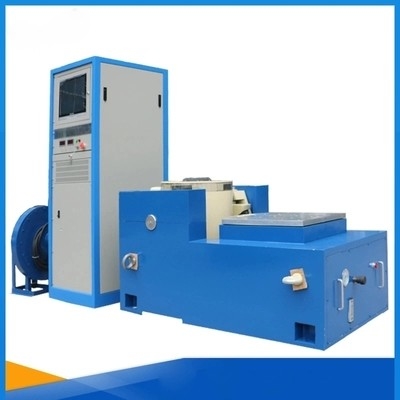

De trilling Shaker Table Manufacturer keurde de de dubbele magnetische kringsstructuur, de zelf-geproduceerde cirkels van de skeletactie, Steun en rollagers In de lucht en de lineaire begeleiding, tapisolatie geavanceerde moderne technologie goed en de speciale technologie, kan in X, Y, three-axis sinusoïdale de trillingstest van Z en breedband willekeurige trillingstests worden voltooid, dat door de klassieke (de helft - sinus, de trapezoïdale, golf van de zaagtand) impuls en schoktest van het reactiespectrum moet worden voltooid.
Producteigenschappen:
1 het zorgvuldige ontwerp van het bewegende rolskelet, heeft hogere first-order as resonerende frequentie.
2 licht anker, hoge stijfheid, 4500 Herz-frequentie.
3 de controle van de computer verbindingslijn, slaat onmiddellijk materialen op.
4 vertoning het controleren grafiek.
5 lage weerstand en hoge prestatiesontwerp, hoog rendement, lage kosten.
6 hoge betrouwbaarheid, lage fout.
De configuratie van de trillingslijst:
1. Het lucht-koelend systeem van de reeks elektrotrilling
2. Het elektro koelsysteem van de waterkoelingsreeks
3. Digitaal willekeurig trillingscontrolemechanisme
4. Het digitale controlemechanisme van de sinustrilling
| Punt | Specificatie |
| Het eleltrodynamische systeem van de trillingsgenerator | |
| Geschatte Kracht (piek) onder sinusoïdaal | 32KN |
| Effectduw | 64KN |
| Frequentiegebied | 200 Herz |
| Ononderbroken verplaatsing | 59 mm pp |
| Effectverplaatsing | 59 mm pp |
| Maximum geschatte snelheid (zondepiek) | 2m/s |
| Maximumversnelling (zonde) | 0,53 m/s ² |
| Diameter van het bewegen van rol | 445 mm |
| Toelaatbare onbevooroordeelde ladingstorsie | 300 N•m |
| Gelijkwaardige massa van bewegende delen | 301 g |
| De asfrequentie van de trillingsisolatie | 2.5 Herz |
| Maximumlading voor steekproef | 500 kg |
| Magnetische stroomlekkage | <10 gauss=""> |
| De verticale grootte van het trillingsmeetapparaat | 4505×2500×840 mm (L*W*H, zonder pakket) |
| Het verticale gewicht van het trillingsmeetapparaat | About5800 kg (zonder pakket) |
| Machtsversterker | |
| Maximumoutputmacht | kVA 32 |
| S/N (Signal-to-noise Verhouding) s-/N | ≥65 dB |
| Nominaal vermogenvoltage | 100 V |
| Omzettingsefficiency | ≥90% |
| Systeembescherming | Outputovervoltage, output over stroom, versterker over temperatuur, trillingslijst over verplaatsing, horizontale dia over verplaatsing, het koelen systeemmislukking, het onder-voltage van de outputmacht, de mislukking van de versterkereenheid, opwindingsstroomuitval, in drie stadia voedingmislukking, enz. |
| De grootte van de machtsversterker | 1720*1200*850 mm (L*W*H, zonder pakket) |
| Verticale het uitspreiden lijst | |
| Lijstgrootte | 1100 *1100mm |
| Materiaal | Aluminiumlegering |
| Hogere werkende frequentie | 500Hz (Sinus) |
| Ventilator | |
| Ventilatormacht | 15 kW |
| Het blazen tarief | 22 m3/min |
| Trillingscontrolemechanisme | |
| Gastheerhardware | 2 analoge voltage/IEPE/electric charge/TEDS (kan facultatief zijn) voeren kanaal, ingebouwd 24 beetje ADC en de constante huidige bron van IEPE in en lastenversterker per kanaal, drijvend kommadsp bewerker met 32 bits, 1 analoog kanaal van de voltageoutput, 24 DAC resolutie; ruw chassisontwerp met de knoop van het noodsituatieeinde en het aanaarden terminal; |
| Controlesoftware | *Randomcontrole: De testbandbreedte 1-5000hz, steunt controlestrategie met meerdere kanalen, controle de willekeurige van de kanaalgrens (het inkerven), enz. |
| * Sinuscontrole: De testbandbreedte 1-5000hz, met inbegrip van constante frequentie, het stappen, bereiksinus, steunt controle met meerdere kanalen strategie, controle de sinusoïdale van de kanaalgrens (het inkerven), harmonische vervormingsmeting. |
|
| * Typisch effect: steun elektromagnetische vereisten volgens internationale normen. | |
| * Het resonantieonderzoek en verblijft | |
| Versnellingssensor | |
| De gastheerhardware | De gevoeligheid 30pc/g, weergavekarakteristiek 0.5-7000hz, afstand in mijlen 500g, gewicht 10g, zij-Beëindigenafzet, 6 meter-snakt specifieke met geringe geluidssterkte kabel; temperatuurwaaier -40°~160° |
| Computer | |
| Model | LENOVO M4500 |
| Vorm | I3-4170-3.7GHz/DDR3-4GB/500GB/17 duim |
