Productdetails:
|
| Compressor: | Frans Tecumseh-Merk, het Merk van Duitsland | Vochtigheidswaaier: | 20%-98%RH |
|---|---|---|---|
| Control Accuracy Of Temperature: | ±0.5℃ | Macht: | AC380V |
| Sleutelwoord: | Milieutestkamer | Temperatuurwaaier: | -70℃~200℃ |
| Controlenauwkeurigheid van Vochtigheid: | ±3.5% RECHTS. | Testtijd: | 1~9999 Minuten (het willekeurige Plaatsen) |
| Markeren: | De Testkamer van de temperatuurvochtigheid,De Kamer van de temperatuurvochtigheid |
||

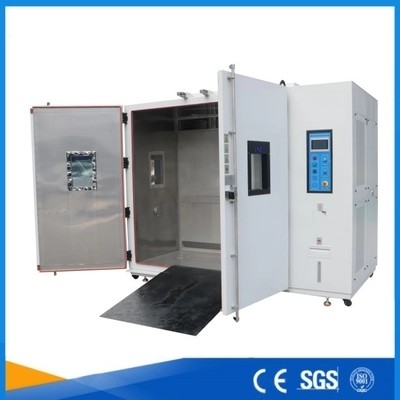

De hoge Gang van de Lage Temperatuurvochtigheid in Milieutestkamer 6m3 AC380V
Eigenschappen:
1. Het proefsysteem heeft geavanceerd en redelijk structureel ontwerp, gestandaardiseerd productieproces, mooie verschijning en grootmoedige verschijning.
2. De belangrijkste functionele componenten van de testkamer zijn wereldberoemde gemerkte degenen. De testkamer heeft beste controle van lawaai en energie - besparing.
3. De aanpassing van componenten en assemblage is goed. De belangrijkste functionele componenten worden ingevoerd uit de internationaal gemerkte bedrijven, wat de veiligheid en de betrouwbaarheid van de testkamer verbetert, en kunnen de gebruiksdoeleinden verzekeren op lange termijn, met hoge frekwentie.
4. Het materiaal heeft goede operability, houdbaarheid, goede temperatuurstabiliteit en duurzaamheid, goede veiligheidsprestaties. Het verontreinigt niet het milieu en brengt menselijke gezondheden in gevaar.
Nageleefde Normen & Clausules:
Iec60068-2-1: 2007 „Milieu testen-Deel 2-1: Test-test A: Koude, IDT“
Iec60068-2: 2007 „Milieu testen-Deel 2-1: De b-Droge hitte van de teststest, IDT“
Iec60068-2-30: 2005 „Milieu testen-Deel 2-30: Test-test Db: Vochtige cyclische hitte, (12h+12h-cyclus), IDT“
Iec60068-2-78: 2012 „Milieu testen-Deel 2-78: Test-test Cabine: Vochtige hitte, regelmatige staat, IDT“
Materiaaloverzicht:
Deze testkamer simuleert het temperatuur en vochtigheids veranderlijke milieu voor de producten of de materialen. Het wordt wijd gebruikt in de aanpassingsvermogentest van elektro, elektronika, instrument en meter en andere productdelen onder hoge en lage temperatuur en vochtig milieu tijdens opslag, vervoer en gebruik, om het temperatuuraanpassingsvermogen van de bovengenoemde producten of de materialen aan hoge en lage temperatuur en vochtig milieu, vooral voor de veranderingen van de productelektrificatie in prestaties en mechanische eigenschappen te bepalen.
Technische Parameters:
| 1. Steekproefbeperking | Deze testkamer verbiedt: Het testen of opslag van brandbare, explosieve, en vluchtig stofsteekproeven Het testen of opslag van steekproeven van corrosieve substanties Het testen of opslag van biologische monsters Het testen of opslag van sterke elektromagnetische emissie bronsteekproeven Het testen of opslag van radioactieve materiële steekproeven Test of opslag van hoogst giftige substantiesteekproeven Het testen of opslag van steekproeven die brandbare, explosieve, vluchtige, hoogst giftige, corrosieve en radioactieve materialen tijdens het testen of opslag kunnen produceren |
| 2. Volume, grootte en gewicht | |
| 2.1 nominaal inhoudsvolume | 6M ³ |
| 2.2 binnenkamergrootte | D (2000) mm ×W (1500) mm× H (2000) mm |
| 2.3 externe dimensies | Ong. D (3750) mm ×W (2120) mm× H (2450) mm |
| 2,4 Gewicht | Ong. 1500KG |
| 3. Prestaties | |
| 3.1 temperatuurwaaier | Temperatuurwaaier: - 50 ℃~+120℃ |
| 3.2 vochtigheidswaaier |
(20 ~ 98) %- relatieve vochtigheid (verwijs naar temperatuur en vochtigheids controleerbare waaiergrafiek, geen actieve natte en hittelading)
Temperatuur en vochtigheids controleerbare waaiergrafiek |
| 3.3 temperatuurschommeling | ≤±0.5℃ (de temperatuurschommeling is de helft van het verschil tussen de gemeten maximumtemperatuur en de minimumtemperatuur op het middelpunt) |
| 3.4 temperatuuruniformiteit | ±2.0℃ (de Temperatuuruniformiteit is het rekenkundige gemiddelde van het verschil tussen de hoogste en laagste die temperatuur in elke test wordt gemeten) |
| 3.5 temperatuurfout | ±2.0℃ |
| 3.6 het verwarmen tijd | +20℃~+120℃≤45min (Niet-lineaire zonder commissie) |
| 3.7 het koelen tijd | +30℃~-50℃≤75min (Niet-lineaire zonder commissie) |
| 3.8 relatieve vochtigheidsfout (Vochtige hitte slechts) |
±3%RH |
|
3.9 het werk lawaai
|
Correcte level≤75dB (Gemeten in een geluiddichte ruimte met een omgevingstemperatuur van 25 ° C en lage echo; gebruikend A die, wordt de gemiddelde waarde van 8 punten getest wegen; elk testpunt is 1 meter vanaf de lawaaibron en 1 meter vanaf de grond) |
| 4. Structurele kenmerken | |
|
4.1 materiaal
|
1. Buitenmuurmateriaal: Koudgewalste staalplaat, het inleggen en het phosphating geavanceerde verf van het poederbaksel 2.Inner muurmateriaal: SUS304# roestvrij staalplaat 3. Het materiaal van de kamerisolatie: stijve polyurethaanschuim + glasvezel |
| 4.2 luchtleidingsdelen | Centrifugaalventilator; de luchtafzet kan het luchtvolume, de hoogte en het volume van de terugkeerlucht aanpassen |
| 4.3 deur | De dubbele open scharnierende deur, keurt reactie-vrij die greephandvat, met observatievenster wordt uitgerust, aanstekende lamp, venster/deurkader anti-condensatie elektrisch het verwarmen apparaat, deur openingsgrootte goed: (ongeveer) 1.5*2M |
| 4.4 observatievenster | Er zijn twee geleidende de observatievensters van het film explosiebestendige aangemaakte glas op de deur (met anti-condensatiefunctie) 500W×600H (mm) |
| 4.5 ventilator | Lange as centrifugaalventilator |
| 4.6 steekproefrek | Twee ingebouwde rekken van het roestvrij staal regelbare beweegbare dienblad |
|
4.7 drijvende kracht
|
De drijvende kracht van het gebruiksroestvrije staal voerde uit Taiwan in |
| 4.8 verwarmer | Nikkel-chromium legeringsstraalkachel |
|
4.9 koelingscompressor
|
De compressor van Duitsland Bitzer |
|
4.10 evaporator
|
Vintype evaporator |
|
4.11 het koelen methode
|
Mechanische compressorcascade |
|
4.12 het koelen methode
|
Lucht-koelt |
|
4.13Temperature controleinstrument
|
Th1200-a, 7 duim slim LCD aanrakings programmeerbaar controlemechanisme |
| 4.14 loodgat | Φ100mm, 1pc, met een speciale die schuimrubberstop uitgerust wordt (op de linkerkant van de kamer wordt gevestigd die) |
|
5. Het verwarmen, bevochtigings en koelingssystemen en hun het werk principes
|
|
| 5.1 verwarmingssysteem | Het type van roestvrij staalkoker anti-droge het verwarmen buis ingebouwde nikkel-chromium legering het verwarmen draad |
| De u-vormige vintype roestvrij staalhoge snelheid het verwarmen straalkachel wordt gebruikt voor het verwarmen | |
| Het volledig onafhankelijke systeem, beïnvloedt niet de controlekring | |
| 5.2 bevochtigingssysteem |
Bevochtigingsmethode: 1. De externe afneembare methode van de boilerbevochtiging of de ingebouwde bevochtiging van de watertank2. Roestvrij staal gepantserde luchtbevochtiger 3. De wijze van de luchtbevochtigercontrole: niet-contact en andere periodieke aanpassing van de impulsbreedte, SSR (relais in vaste toestand) 4. Het apparaat van de waterspiegelcontrole, luchtbevochtiger anti-droog brandend apparaat, het apparaat van de sedimentinzameling, het vloeibare venster van de niveauobservatie 5. Luchtbevochtigermacht: 12KW |
| Bevochtigingssysteem |
Luchtbevochtiger: 1. Volledig automatische van de watervoorzieningsapparaat of knoop type elektrische automatische wateraanvulling 2. Elektronische het niveauschakelaar van de hoge en lage temperatuur dubbele waterspiegel om defect te verhinderen 3. Watertekort en lucht het branden over temperatuurbescherming + ultra-low waterspiegelbescherming + de bescherming van het watervoorzieningsoverwerk om de veilige exploitatie van materiaal te verzekeren |
| 5.3 koelingssysteem | Het koelen methode: lucht-koelt |
| Koelingscompressor: De compressor van Duitsland Bitzer met milieuvriendelijk koelmiddel | |
| De buis van het koelmiddelenkoper: de binnen spiraalvormige van het k-TYPE buis koelmiddelenkoper | |
| Condensator: golf-vormige vintype luchtgekoelde condensator | |
| Evaporator: Hellingstype vin-BUIS evaporator | |
| Bevriezend element: Originele ingevoerde solenoïdeklep, drogende filter, enz. | |
| 5.4 eigenschappen | De pijpleidingen van het gehele systeem worden onderworpen aan een 22kg-test van de lekopsporing |
| Het verwarmende en koelsysteem is volledig onafhankelijk | |
| Het systeem kan lucht terug verhinderen op hoge temperatuur en de stroom van de hoge druk | |
| Alle actieprogramma's van het koelingssysteem worden volledig gecontroleerd door het microcomputercontrolemechanisme | |
|
6. Verordening systeem
|
|
| 6.1 verordening methode |
Gedwongen - omloopventilatie, de regelgeving van de saldotemperatuur methode. Het controlesysteem controleert de output van de verwarmer door de PID automatische die berekeningsoutput volgens het temperatuurpunt door het systeem wordt geplaatst, en bereikt definitief een dynamisch saldo.
|

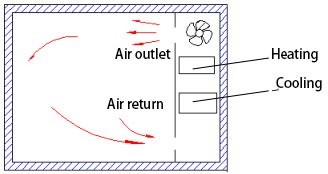

| 6.2 omloopapparaat | De ingebouwde airconditioningsruimte, de doorgevende luchtleiding en de lange asstroomventilator kunnen de lucht stroom en het verwarmen capaciteit verbeteren door de luchtstroom te verbeteren, en zeer de temperatuuruniformiteit van de testkamer verbeteren. |
|
7. Het systeem van de programmacontrole
|
|
|
7.1 controlemechanisme
|
Th1200-a, 7 duimplc LCD aanrakings programmeerbaar controlemechanisme |
|
7.2 vertoningsnauwkeurigheid
|
0.01℃/0.1%RH |
|
7.3 het aanraking-type high-resolution scherm
|
Het willekeurige plaatsen van vaste voorwaarden, programmavoorwaarden, en het plaatsen van het genezen van testnaam, serienummer, enz. |
|
7.4 het tijdsbereik kan worden geplaatst
|
0-999H59min |
| 7.5 programmeerbare wijze | Tegelijkertijd, kunnen 120 groepen programma's met verschillende voorwaarden worden geplaatst. In om het even welke groep programma's, kan het in 1200 secties worden verdeeld, en een deel van het aantal secties kan worden onderschept willekeurig om de cyclus uit te voeren, of het cycluswerk van om het even welke sectie of groep uit te voeren. |
| 7.6 veiligheid | Het heeft macht-weg een geheugenapparaat, dat kan blijven de resterende programma's uitvoeren wanneer de macht wordt hersteld, en kan als machinebenoeming worden gebruikt om het opstarten en machine de lopende tijd uit te voeren. |
| 7.7 controle | De de temperatuurstijging en daling kunnen voor hellingscontrole, krommecontrole worden gebruikt, en de functie van self-correcting temperatuur en vochtigheidsreferentiepunten hebben. Het heeft de functie van PID automatische die berekening, die het gemak kan verminderen door hand te plaatsen wordt veroorzaakt. |
| 7.8 communicatie functie | U de schijfinterface, rs-232 interface, het slot van de misoperationhardware (SLOT) wordt, computer communicatie software verstrekt |
|
7.9 het plaatsen
|
De montages en alle voorwaarden worden automatisch gesloten door microcomputer |
|
7.10 alarm
|
Als een fout tijdens het plaatsen of verrichting voorkomt, zal een waarschuwingssignaal worden verstrekt |
| 7.11 output | Het controlemechanisme heeft een de havenoutput van het opnamesignaal, die met een temperatuur en vochtigheidsregistreertoestel kan worden verbonden en de krommen van de outputopname kan |
|
7.12 interface
|
Uitgerust met standaard communicatie rs-232 interface, kan de lange transmissieafstand, met PC voor controle en opname worden verbonden. |
|
8. Het apparaat van de veiligheidsbescherming
|
|
| 8.1 koelingssysteem | 1. Compressor het oververhitten bescherming 2. Compressoroverstroombeveiliging 3. De bescherming van de compressor hoge en lage druk 4. Facultatieve de drukbescherming van de compressorolie (voor grote semi-hermetic compressoren) 5. Over--temperatuurbescherming voor vloeibare leveringstemperatuur 6. De ultrahoge bescherming van de drukhulp 7. Luchtgekoeld: condenserende ventilator oververhitte bescherming |
| 8.2 testkamer |
1. Regelbaar over temperatuurbescherming
|
| 8.3 andere bescherming | 1. De de totale opeenvolging van de machtsfase en bescherming van het faseverlies (voor voeding in drie stadia) 2. Overbelasting en kortsluitingbescherming 3. De bescherming van het de mislukkingsalarm van het koelingssysteem door veelvoudige openingen van het kabinet wordt veroorzaakt dat |
|
9. Voorwaarden van gebruik
|
De volgende voorwaarden worden gewaarborgd door de gebruiker |

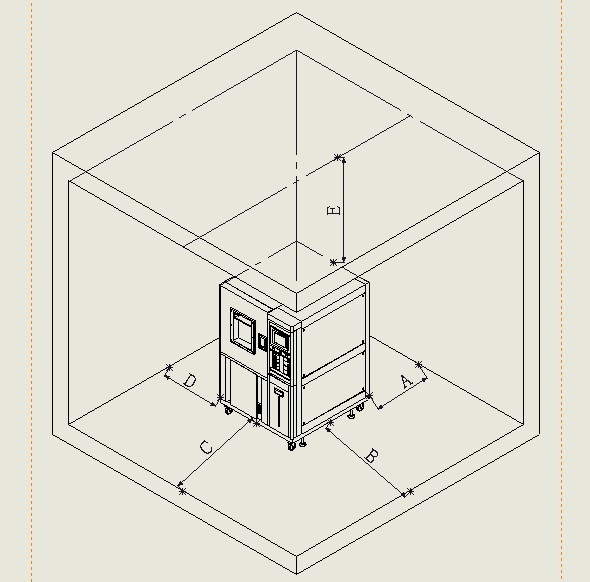

| 9.1 de installatieplaats |
1. De grond is niveau en goed - geventileerd
|
| 9.2 milieuvoorwaarden | 1. Temperatuur: 5 ℃ ~ 35 ℃ 2. Relatieve vochtigheid: ≤85% 3. Luchtdruk: 86kPa ~ 106kPa |
| 9.3 voedingvoorwaarden | AC380V machtsvereisten: 1. Één vijf-kern (four-wire + beschermende gronddraad in drie stadia) kabel (ongeveer 4 meters snakken) 2. Voltagewaaier: AC 380 V 3. De toelaatbare waaier van de frequentieschommeling: (50 ± 0,5) Herz 4. De beschermende weerstand van de aardegrond is minder dan 4Ω 5. De gebruiker moet het materiaal met een lucht of een machtsschakelaar van de overeenkomstige capaciteit bij de installatieplaats vormen, en deze schakelaar moet onafhankelijk door het apparaat worden gebruikt |
|
9.4 maximumstroom
|
Imax≤100A Pmax≤26.5KW |
| 9.5 anderen | Het openen van de deur van de testkamer tijdens de test zal temperatuur en vochtigheidsschommelingen in de kamer veroorzaken; als de deur geopende veelvoudige tijden is of lange tijd opengelaten of de teststeekproef vochtigheid tijdens de test uitzendt, kan de warmtewisselaar van het koelingssysteem bevriezen en werkt niet. |
Als u om het even welke vraag over 6m ³ de Hoge Gang van de Lage Temperatuurvochtigheid in Milieutestkamer hebt, te laten gelieve ons het weten, dank u.
